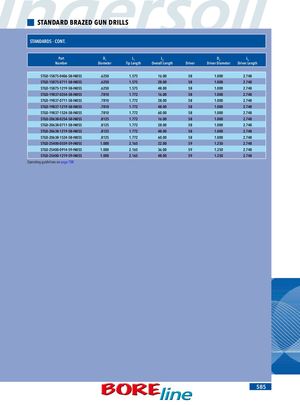

СТАНДАРТНЫЕ ПАЯНЫЕ РУЖЕЙНЫЕ СВЁРЛА
СТАНДАРТЫ - ПРОДОЛЖЕНИЕ
| Номер детали | D1, диаметр | L1, длина головки | L2, общая длина | Привод | D2, диаметр привода | L3, длина привода |
|---|---|---|---|---|---|---|
| STGD-15875-0406-58-IN05S | .6250 | 1.575 | 16.00 | 58 | 1.000 | 2.748 |
| STGD-15875-0711-58-IN05S | .6250 | 1.575 | 28.00 | 58 | 1.000 | 2.748 |
| STGD-15875-1219-58-IN05S | .6250 | 1.575 | 48.00 | 58 | 1.000 | 2.748 |
| STGD-19837-0254-58-IN05S | .7810 | 1.772 | 16.00 | 58 | 1.000 | 2.748 |
| STGD-19837-0711-58-IN05S | .7810 | 1.772 | 28.00 | 58 | 1.000 | 2.748 |
| STGD-19837-1219-58-IN05S | .7810 | 1.772 | 48.00 | 58 | 1.000 | 2.748 |
| STGD-19837-1524-58-IN05S | .7810 | 1.772 | 60.00 | 58 | 1.000 | 2.748 |
| STGD-20638-0254-58-IN05S | .8125 | 1.772 | 16.00 | 58 | 1.000 | 2.748 |
| STGD-20638-0711-58-IN05S | .8125 | 1.772 | 28.00 | 58 | 1.000 | 2.748 |
| STGD-20638-1219-58-IN05S | .8125 | 1.772 | 48.00 | 58 | 1.000 | 2.748 |
| STGD-20638-1524-58-IN05S | .8125 | 1.772 | 60.00 | 58 | 1.000 | 2.748 |
| STGD-25400-0559-59-IN05S | 1.000 | 2.165 | 22.00 | 59 | 1.250 | 2.748 |
| STGD-25400-0914-59-IN05S | 1.000 | 2.165 | 36.00 | 59 | 1.250 | 2.748 |
| STGD-25400-1219-59-IN05S | 1.000 | 2.165 | 48.00 | 59 | 1.250 | 2.748 |
Рекомендации по эксплуатации на странице 708.
