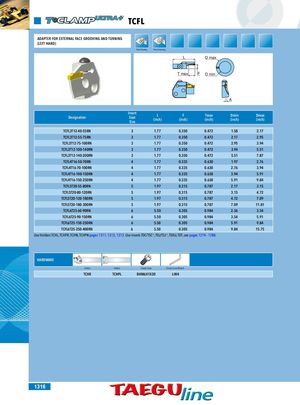

TCFL
Адаптер для наружного нарезания торцевых канавок и точения (левая рука)
| Обозначение | Размер посадки | L (дюйм) | F (дюйм) | Tmax (дюйм) | Dmin (дюйм) | Dmax (дюйм) |
|---|---|---|---|---|---|---|
| TCFL3T12-40-55RN | 3 | 1.77 | 0.350 | 0.472 | 1.58 | 2.17 |
| TCFL3T12-55-75RN | 3 | 1.77 | 0.350 | 0.472 | 2.17 | 2.95 |
| TCFL3T12-75-100RN | 3 | 1.77 | 0.350 | 0.472 | 2.95 | 3.94 |
| TCFL3T12-100-140RN | 3 | 1.77 | 0.350 | 0.472 | 3.94 | 5.51 |
| TCFL3T12-140-200RN | 3 | 1.77 | 0.350 | 0.472 | 5.51 | 7.87 |
| TCFL4T16-50-70RN | 4 | 1.77 | 0.335 | 0.630 | 1.97 | 2.76 |
| TCFL4T16-70-100RN | 4 | 1.77 | 0.335 | 0.630 | 2.76 | 3.94 |
| TCFL4T16-100-150RN | 4 | 1.77 | 0.335 | 0.630 | 3.94 | 5.91 |
| TCFL4T16-150-250RN | 4 | 1.77 | 0.335 | 0.630 | 5.91 | 9.84 |
| TCFL5T20-55-80RN | 5 | 1.97 | 0.315 | 0.787 | 2.17 | 3.15 |
| TCFL5T20-80-120RN | 5 | 1.97 | 0.315 | 0.787 | 3.15 | 4.72 |
| TCFL5T20-120-180RN | 5 | 1.97 | 0.315 | 0.787 | 4.72 | 7.09 |
| TCFL5T20-180-300RN | 5 | 1.97 | 0.315 | 0.787 | 7.09 | 11.81 |
| TCFL6T25-60-90RN | 6 | 5.50 | 0.305 | 0.984 | 2.36 | 3.54 |
| TCFL6T25-90-150RN | 6 | 5.50 | 0.305 | 0.984 | 3.54 | 5.91 |
| TCFL6T25-150-250RN | 6 | 5.50 | 0.305 | 0.984 | 5.91 | 9.84 |
| TCFL6T25-250-400RN | 6 | 5.50 | 0.305 | 0.984 | 9.84 | 15.75 |
Используйте державки TCHL, TCHPR, TCHN, TCHPN на страницах 1311, 1312, 1313. Используйте пластины TDC/TSC*, TDJ/TSJ*, TDXU, TDT на страницах 1274 - 1288. *Только для нарезания канавок
Комплектующие
| Державка | Державка | Зажимной винт | Ключ зажимного винта |
|---|---|---|---|
| TCHR | TCHPL | BHM6X1X20 | L-W4 |
