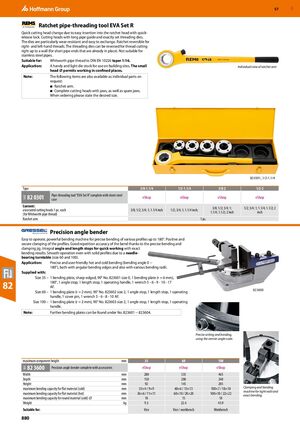

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 880

Предыдущая страница Следующая страница

Навигация

Трещоточный трубный клупп EVA Set R

Быстрая смена режущей головки благодаря простому введению в голову трещотки с быстрозажимным замком. Режущие головки с длинным направляющим каналом для трубы и точно отрегулированными плашками. Плашки особенно износостойки и легко заменяются. Трещотка обратима для правой и левой резьбы. Плашки для нарезки резьбы можно переворачивать вплоть до стены (для коротких концов труб, уже находящихся на месте). Не пригоден для труб из нержавеющей стали.

Пригоден для

Газопроводная резьба Уитворта по DIN EN 10226 конусность 1:16.

Применение

Удобный и лёгкий клупп для использования на строительных площадках. Небольшой диаметр головки позволяет работать в стеснённых местах.

Примечание: Следующие детали также доступны как отдельные части по запросу: рычаг трещотки, полные режущие головки с кулачками, а также запасные кулачки. При заказе укажите требуемый размер.

Тип 3/8−1.1/4 1/2−1.1/4 3/8−2 1/2−2
82 0301 Трубный клупп "EVA Set R" комплектный с металлическим ящиком
Комплектация: ассоциированные режущие головки по 1 шт. (для газопроводной резьбы Уитворта) 3/8; 1/2; 3/4; 1; 1.1/4 дюйма 1/2; 3/4; 1; 1.1/4 дюйма 3/8; 1/2; 3/4; 1; 1.1/4 дюйма 1/2; 3/4; 1; 1.1/4; 1.1/2; 2 дюйма
Рычаг трещотки 1 шт.

Прецизионный угловой гибочный станок

Легко управляется, мощный гибочный станок для точной гибки различных профилей до 180°. Позитивный и безопасный зажим профилей. Хорошая повторяемость угла гибки благодаря точному гибочному и зажимному приспособлению. Встроенные угловые и линейные упоры для быстрой работы с точными результатами гибки. Плавная работа даже при гибке сплошных профилей благодаря подшипнику скольжения на поворотном столе (размеры 60 и 100).

Применение

Точная и удобная горячая и холодная гибка (угол гибки 0−180°), как с острыми кромками гибки, так и с различными радиусами гибки.

Поставляется с

Размер 35: 1 гибочная пластина с острой кромкой 90° № 823601 размер 0, 1 гибочная пластина (r = 6 мм) 180°, 1 угловой упор, 1 линейный упор, 1 рукоятка управления, 1 ключ 5−6−9−10−17 AF.

Размер 60: 1 гибочная пластина (r = 2 мм) 90° № 823602 размер 2, 1 угловой упор, 1 линейный упор, 1 рукоятка управления, 1 прижимный штифт, 1 ключ 5−6−8−10 AF.

Размер 100: 1 гибочная пластина (r = 2 мм) 90° № 823603 размер 2, 1 угловой упор, 1 линейный упор, 1 рукоятка управления.

Примечание: Дополнительные гибочные пластины можно найти под № 823601−823604.

Параметр Размер 35 Размер 60 Размер 100
Максимальная высота детали, мм 35 60 100
Ширина, мм 280 335 465
Глубина, мм 150 200 240
Высота, мм 92 145 205
Максимальная гибочная способность для плоского материала (холодная гибка), мм 35×4 / 9×9 60×6 / 13×13 100×7 / 18×18
Максимальная гибочная способность для плоского материала (горячая гибка), мм 36×6 / 11×11 60×10 / 20×20 100×10 / 22×22
Максимальная гибочная способность для круглого материала (холодная гибка), ⌀ мм 10 15 18
Вес, кг 9,3 22,4 43,9
Пригоден для Тиски Тиски / рабочий стол Рабочий стол
