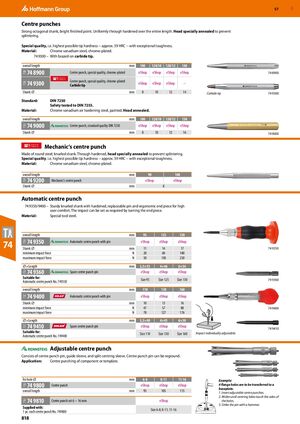

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 818
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Центровочные толчки
Прочная восьмигранная державка, острие с яркой отделкой. Равномерно закалённая по всей длине. Головка специально отожжена для предотвращения расколов.
Специальное качество, т.е. максимально возможная твёрдость острия − примерно 59 HRC − с исключительной вязкостью.
Материал: хром-ванадиевая сталь, хромированная.
- 74 9300 – с припаянной твёрдосплавной вставкой
| Общая длина, мм | 100 | 120/10 | 120/12 | 140 |
|---|---|---|---|---|
| 74 8900 Центровочный толчок, специальное качество, хромированный | eShop | eShop | eShop | eShop |
| 74 9300 Центровочный толчок, специальное качество, хромированный, твёрдосплавная вставка | eShop | eShop | eShop | – |
| Диаметр державки, мм | 8 | 10 | 12 | 14 |
Стандарт: DIN 7250 и проверено на безопасность по DIN 7255.
Материал: хром-ванадиевая сталь с воздушной закалкой, окрашена. Головка отожжена.
| Общая длина, мм | 100 | 120/10 | 120/12 | 150 |
|---|---|---|---|---|
| 74 9000 Центровочный толчок, стандартное качество DIN 7250 | eShop | eShop | eShop | eShop |
| Диаметр державки, мм | 8 | 10 | 12 | 16 |
Центровочный толчок механика
Изготовлен из круглой стали; рифлёная державка. Закалённый, головка специально отожжена для предотвращения расколов. Специальное качество, т.е. максимально возможная твёрдость острия − примерно 59 HRC − с исключительной вязкостью.
Материал: хром-ванадиевая сталь, хромированная.
| Общая длина, мм | 90 | 100 |
|---|---|---|
| 74 9200 Центровочный толчок механика | eShop | eShop |
| Диаметр державки, мм | 8 | |
Автоматический центровочный толчок
74 9350/9400 – прочная рифлёная державка с закалённым сменным штифтом и эргономичным концевым элементом для высокого комфорта пользователя. Интенсивность удара можно регулировать поворотом концевого элемента.
Материал: специальная инструментальная сталь.
| Общая длина, мм | 95 | 125 | 130 |
|---|---|---|---|
| 74 9350 Автоматический центровочный толчок с штифтом | eShop | eShop | eShop |
| Диаметр державки, мм | 11 | 14 | 17 |
| Минимальная сила удара, Н | 20 | 60 | 180 |
| Максимальная сила удара, Н | 50 | 130 | 250 |
| Диаметр×Длина, мм | 3,5×35 | 4×46 | 6×54 |
| 74 9360 Запасной штифт центровочного толчка | eShop | eShop | eShop |
| Подходит для | размер 95 | размер 125 | размер 130 |
| Общая длина, мм | 110 | 130 | 160 |
|---|---|---|---|
| 74 9400 Автоматический центровочный толчок с штифтом | eShop | eShop | eShop |
| Диаметр державки, мм | 10 | 13 | 16 |
| Минимальная сила удара, Н | 47 | 57 | 88 |
| Максимальная сила удара, Н | 78 | 127 | 176 |
| Диаметр×Длина, мм | 3,5×40 | 4×45 | 6×50 |
| 74 9410 Запасной штифт центровочного толчка | eShop | eShop | eShop |
| Подходит для | размер 110 | размер 130 | размер 160 |
| Интенсивность удара индивидуально регулируется. | |||
Регулируемый центровочный толчок
Состоит из штифта центровочного толчка, направляющей втулки и разъёмной центрирующей втулки. Штифт центровочного толчка может быть переточен.
Применение: центрирующая разметка компонента или шаблона.
| Для отверстия диаметром, мм | 6-8 | 8-11 | 11-16 |
|---|---|---|---|
| 74 9800 Центровочный толчок | eShop | eShop | eShop |
| Общая длина, мм | 95 | 105 | 115 |
| 74 9810 Набор центровочных толчков 6 − 16 мм | eShop | ||
| Поставляется с | размеры 6-8; 8-11; 11-16, по 1 центровочному толчку № 749800 | ||
Пример: 4 отверстия фланца должны быть перенесены на базовую плиту.
- Вставьте регулируемые центровочные толчки.
- Расширяйте, пока центрирующие лопасти не коснутся сторон отверстий.
- Ударьте по штифту молотком.
