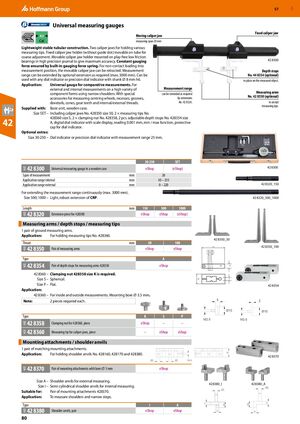

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 80

Предыдущая страница Следующая страница

Навигация

Универсальные измерительные калибры

Неподвижная губка скобы
Подвижная губка скобы
диапазон измерения 20 мм

Легкая устойчивая конструкция из трубки. Две губки скобы для удержания различных измерительных наконечников. Неподвижный держатель губки скобы (без направляющего паза) подвижный на трубке для предварительной регулировки. Подвижный держатель губки скобы установлен на беззазорных низкотрессивных подшипниках в высокоточном валу, что обеспечивает максимальную точность. Постоянное измерительное усилие обеспечивается встроенной пружиной измерительного усилия. Для бесконтактной подачи в измерительное положение подвижная губка скобы может быть убрана. Диапазон измерения можно расширить с помощью дополнительного удлинения по мере необходимости (макс. 3000 мм). Может использоваться с любым циферблатным индикатором или микрометрическим циферблатным индикатором со стержнем ⌀ 8 мм h6.

Применение: Универсальный калибр для сравнительных измерений. Для наружных и внутренних измерений на большом разнообразии форм компонентов с использованием узких плеч. Со специальными принадлежностями для измерения центрирующих колес, выемок, пазов, «ласточкиных хвостов», конусов, зубьев шестерен и внутренних/внешних резьб.

Поставляется с: Базовым блоком и деревянным кейсом.

Набор (размер) — включает губки скобы № 428350 размер 50, 2 × наконечники для измерения № 428360 размер S, 2 × гайка зажима № 428358, 2 шт. регулируемые упоры глубины № 428354 размер A, цифровой циферблатный индикатор с дисплеем шкалы, разрешение 0,001 мм, функция мин/макс, защитная крышка для циферблатного индикатора.

Дополнительные принадлежности:

  • Размер 30-250 — циферблатный индикатор или микрометрический циферблатный индикатор с диапазоном измерения 25 мм.
30-250 SET
42 8300 — Универсальный измерительный калибр в деревянном кейсе eShop (eShop)

Удлинительная деталь для расширения диапазона измерения непрерывно (макс. 3000 мм)

Размер 500; 1000 — легкое, прочное удлинение.

Длина мм 150 500 1000
42 8320 — Удлинительная деталь eShop eShop (eShop)

Измерительные рычаги / упоры глубины / наконечники для измерения

1 пара шлифованных измерительных рычагов.

Применение: Для удержания наконечников для измерения № 428360.

Горло мм 50 100
42 8350 — Пара измерительных рычагов eShop eShop
Тип A
42 8354 — Пара упоров глубины для измерительных рычагов 428350 eShop

Наконечники для измерения

Размер S — сферический.
Размер P — плоский.

Применение:

  • 42 8360 — Для внутренних и наружных измерений. Монтажное отверстие ⌀ 3,5 мм. Требуется гайка зажима № 428358 размер K. Требуется 2 шт.
Тип K S P
42 8358 — Гайка зажима для 428360, шт. eShop – –
42 8360 — Наконечник для измерения для губок скобы, шт. – eShop eShop

Монтажные крепежи / упоры плеча

1 пара подходящих монтажных креплений.

Применение: Для удержания упоров плеча № 428160, 428170 и 428380.

42 8370 — Пара монтажных креплений с отверстием ⌀ 5 мм — eShop

Размер A — упоры плеча для наружного измерения.
Размер I — полуцилиндрические упоры плеча для внутреннего измерения.

Пригодно для: Пара монтажных креплений 428370.

Применение: Для измерения плеч и узких ступеней.

Тип I A
42 8380 — Упоры плеча, пара eShop eShop
