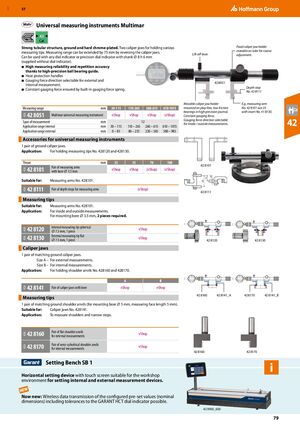

Универсальные измерительные инструменты Multimar
Прочная конструкция из трубки, шлифованная и хромированная. Две измерительные губки для крепления различных измерительных щупов. Диапазон измерения может быть расширен на 75 мм путем разворота измерительных губок. Может использоваться с любым индикаторным или прецизионным индикаторным нутромером с хвостовиком ⌀ 8 h6 мм (поставляется без индикаторного нутромера).
- Высокая надежность измерения и повторяемость благодаря точным направляющим с шариковыми подшипниками.
- Теплоизолирующие рукоятки.
- Направление измерительного усилия можно выбрать для внешних и внутренних измерений.
- Постоянное измерительное усилие обеспечивается встроенной пружиной.
| Диапазон измерения | мм | 30–115 | 110–265 | 260–615 | 610–1015 |
|---|---|---|---|---|---|
| 42 8051 Универсальный измерительный инструмент Multimar | eShop | eShop | eShop | (eShop) | |
| Диапазон измерения | мм | 30–115 | 110–265 | 260–615 | 610–1015 |
| Диапазон применения внутренний | мм | 30–115 | 110–265 | 260–615 | 610–1015 |
| Диапазон применения наружный | мм | 0–85 | 80–235 | 230–585 | 580–985 |
Аксессуары для универсальных измерительных инструментов
Пара шлифованных измерительных губок
Применение: Для крепления измерительных щупов модель 428120 и 428130.
| Горловина | мм | 25 | 35 | 70 | 100 |
|---|---|---|---|---|---|
| 42 8101 Пара измерительных рычагов с отверстием ⌀ 3,5 мм | eShop | eShop | (eShop) | (eShop) |
Подходит для: Измерительные рычаги модель 428101.
| 42 8111 Пара упоров глубины для измерительных рычагов | (eShop) | ||||
Подходит для: Измерительные рычаги модель 428101.
Применение: Для внутренних и наружных измерений. Для крепления в отверстие ⌀ 3,5 мм требуется 2 штуки.
| 42 8120 Измерительный щуп внутренний сферический ⌀ 7,5 мм, 1 штука | eShop | |
| 42 8130 Измерительный щуп наружный плоский ⌀ 7,5 мм, 1 штука | eShop |
Измерительные губки
1 пара подогнанных шлифованных измерительных губок.
- Размер A – Для наружных измерений.
- Размер B – Для внутренних измерений.
Применение: Для крепления плечевых наковальней модель 428160 и 428170.
| A | B | |
|---|---|---|
| 42 8141 Пара измерительных губок с отверстием | eShop | eShop |
Измерительные щупы
1 пара подогнанных шлифованных плечевых наковальней (для монтажного отверстия ⌀ 5 мм, длина измерительной поверхности 5 мм).
Подходит для: Измерительные губки модель 428141.
Применение: Для измерения плечиков и узких ступеней.
| 42 8160 Пара плоских плечевых наковальней для наружных измерений | eShop | |
| 42 8170 Пара полуцилиндрических плечевых наковальней для внутренних измерений | eShop |
Стол для установки SB 1
Горизонтальное устройство для установки с сенсорным экраном, подходящее для производственной среды, для установки устройств измерения внутренних и наружных диаметров. Впервые: Беспроводная передача данных установленных значений (номинальные размеры) включая допуски на индикаторный нутромер GARANT HCT стала возможной.
