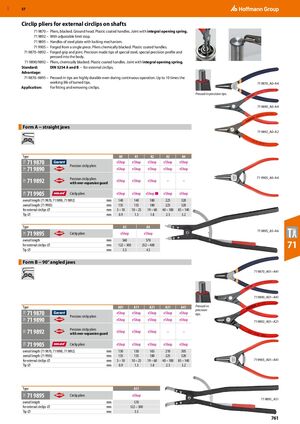

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 761

Предыдущая страница Следующая страница

Навигация

Плоскогубцы для внешних стопорных колец на валах

71 9870 – Плоскогубцы, воронены. Шлифованная головка. Руковатки с пластиковым покрытием. Шарнир с интегральной пружиной открывания.

71 9892 – С регулируемым упором открывания.

71 9895 – Руковатки из стальной пластины с механизмом фиксации.

71 9905 – Кованы из одного куска. Плоскогубцы химически воронены. Руковатки с пластиковым покрытием.

71 9870–9892 – Кованые рукоятка и шарнир. Прецизионные наконечники из специальной стали с особым точным профилем, запрессованы в корпус.

71 9890/9892 – Плоскогубцы, химически воронены. Руковатки с пластиковым покрытием. Шарнир с интегральной пружиной открывания.

Стандарт: DIN 5254 A и B − для внешних стопорных колец.

Преимущество:
71 9870–9895 – Запрессованные наконечники очень прочны даже при непрерывной эксплуатации. До 10 раз больший срок службы по сравнению с точеными наконечниками.

Применение: Для установки и снятия стопорных колец.

Запрессованные прецизионные наконечники.

Форма A − прямые челюсти

Тип A0 A1 A2 A3 A4
71 9870 eShop eShop eShop eShop eShop
71 9890 Прецизионные плоскогубцы для стопорных колец eShop eShop eShop eShop eShop
71 9892 с упором от переразжатия eShop eShop eShop – –
71 9905 Плоскогубцы для стопорных колец eShop eShop eShop eShop eShop
Общая длина (71 9870, 71 9890, 71 9892), мм 140 140 180 225 320
Общая длина (71 9905), мм 135 135 180 225 320
Для внешних стопорных колец ⌀, мм 3–10 10–25 19–60 40–100 85–140
Диаметр наконечника, мм 0,9 1,3 1,8 2,3 3,2
Тип A5 A6
71 9895 Плоскогубцы для стопорных колец eShop eShop
Общая длина, мм 560 570
Для внешних стопорных колец ⌀, мм 122–300 252–400
Диаметр наконечника, мм 3,5 4,5

Форма B − челюсти под углом 90°

Тип A01 A11 A21 A31 A41
71 9870 eShop eShop eShop eShop eShop
71 9890 Прецизионные плоскогубцы для стопорных колец eShop eShop eShop eShop eShop
71 9892 с упором от переразжатия eShop eShop eShop – –
71 9905 Плоскогубцы для стопорных колец eShop eShop eShop eShop eShop
Общая длина (71 9870, 71 9890, 71 9892), мм 130 130 165 210 305
Общая длина (71 9905), мм 135 135 180 225 320
Для внешних стопорных колец ⌀, мм 3–10 10–25 19–60 40–100 85–140
Диаметр наконечника, мм 0,9 1,3 1,8 2,3 3,2
Тип A51
71 9895 Плоскогубцы для стопорных колец eShop
Общая длина, мм 570
Для внешних стопорных колец ⌀, мм 122–300
Диаметр наконечника, мм 3,5
