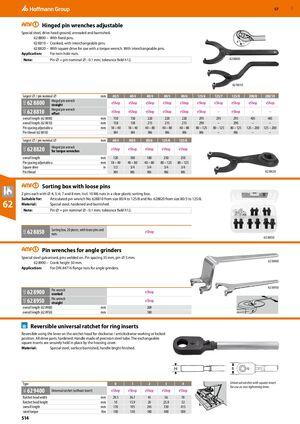

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 514
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Трубные ключи с шарнирным штифтом, регулируемые
Специальная сталь, головка привода шлифована, отожжена и отполирована.
- 62 8800 – со стационарными штифтами.
- 62 8810 – изогнутый, с взаимозаменяемыми штифтами.
- 62 8820 – с квадратным приводом для использования с динамометрическим ключом. С взаимозаменяемыми штифтами.
Применение: для гаек с двумя отверстиями.
Примечание: Диаметр штифта = номинальный диаметр штифта – 0,1 мм; поле допуска h12.
| Наибольший ⌀ / номинальный ⌀ штифта | мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 40/3 | 40/4 | 80/4 | 80/5 | 80/6 | 125/6 | 125/7 | 125/8 | 200/8 | 200/10 | |
| 62 8800 прямой | eShop | |||||||||
| 62 8810 смещенный | eShop | |||||||||
| Общая длина (62 8800), мм | 150 | 150 | 220 | 220 | 220 | 295 | 295 | 295 | 405 | 405 |
| Общая длина (62 8810), мм | 158 | 158 | 215 | 215 | 215 | 290 | – | 290 | – | – |
| Расстояние штифтов регулируемое a, мм | 18–40 | 18–40 | 40–80 | 40–80 | 40–80 | 80–125 | 80–125 | 80–125 | 125–200 | 125–200 |
| Резьба штифта (62 8810) | M4 | M4 | M6 | M6 | M6 | M6 | – | M6 | – | – |
| Наибольший ⌀ / номинальный ⌀ штифта | мм | ||||
|---|---|---|---|---|---|
| 40/4 | 80/5 | 80/6 | 125/6 | 125/8 | |
| 62 8820 для динамометрических ключей | eShop | eShop | eShop | eShop | eShop |
| Общая длина, мм | 120 | 180 | 180 | 250 | 250 |
| Расстояние штифтов регулируемое a, мм | 18–40 | 40–80 | 40–80 | 80–125 | 80–125 |
| Квадратный привод, дюйм | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 |
| Резьба штифта | M4 | M6 | M6 | M6 | M6 |
Сортировочный ящик с отдельными штифтами
По 2 штифта диаметром 4; 5; 6; 7 и 8 мм. Включает 10 гаек M6 в прозрачный пластиковый сортировочный ящик.
Подходит для: Шарнирный трубной ключ № 628810 от размера 80/4 до 125/8 и № 628820 от размера 80/5 до 125/8.
Материал: Специальная сталь, закаленная и отполированная.
Примечание: Диаметр штифта = номинальный диаметр штифта – 0,1 мм; поле допуска h12.
Трубные ключи для углошлифовальных машин
Специальная сталь, оцинкованная, штифты приварены. Расстояние между штифтами 35 мм, диаметр штифта 5 мм.
- 62 8900 – высота изгиба 50 мм.
Применение: для фланцевых гаек DIN 44716 углошлифовальных машин.
| Общая длина (62 8900), мм | 200 |
|---|---|
| Общая длина (62 8950), мм | 180 |
Обратимый универсальный вороток для кольцевых вставок
Обратимый с помощью рычага на головке – для работы по часовой стрелке, против часовой стрелки или в заблокированном положении. Все приводные части закалены. Ручка выполнена из прецизионной стальной трубки. Взаимозаменяемые квадратные вставки надежно удерживаются крышкой корпуса.
Материал: Специальная сталь, поверхность отполирована, ручка имеет светлую отделку.
| Тип | 0 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|---|
| 62 9400 Вороток универсальный (без вставки) | eShop | eShop | eShop | eShop | eShop |
| Ширина головки вращателя, мм | 29,5 | 36,7 | 45 | 56 | 70 |
| Высота головки вращателя, мм | 10 | 15,9 | 20 | 25,8 | 32 |
| Общая длина, мм | 170 | 195 | 245 | 330 | 415 |
| Номинальный момент, Нм | 100 | 130 | 180 | 400 | 500 |
