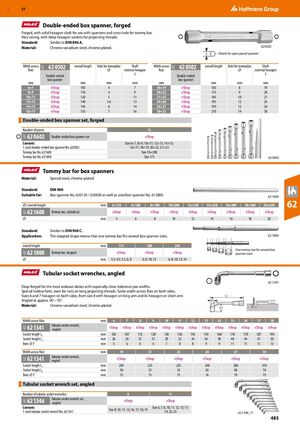

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 483

Предыдущая страница Следующая страница

Навигация

Двусторонний рожковый ключ

Кованый, с массивным шестигранным хвостовиком для использования с ключами и отверстием для вспомогательного стержня. Очень прочный, с глубокими шестигранными гнездами для выступающих резьб.

Стандарт: Соответствует DIN 896 A.
Материал: Сталь хром-ванадий, хромированная.

Ширина между плоскостями (мм) Общая длина (мм) Отверстие для вспомогательного стержня (мм) Хвостовик внешний шестигранник (мм)
6×7 105 4 7
8×9 110 4 9
10×11 120 5 11
12×13 140 5,6 13
14×15 145 6 14
16×17 155 7 16
18×19 165 8 19
20×22 175 9 20
21×23 185 10 21
24×26 195 12 24
24×27 195 12 24
30×32 210 14 30

Набор двусторонних рожковых ключей

Количество предметов: 11

Комплектация:

  • По 1 двусторонний рожковый ключ No. 620502
  • Вспомогательный стержень No. 621600
  • Вспомогательный стержень No. 621800

Размеры: 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×23

Вспомогательный стержень для рожковых ключей

Материал: Специальная сталь, хромированная.
Стандарт: DIN 900
Подходит для: рожкового ключа No. 620120 / 620500, а также разрезного ключа No. 612800.

Вспомогательный стержень цилиндрический

Диаметр × общая длина (мм) 5×125 6×160 8×180 10×200 12×250 14×320 16×400 18×500 20×630
Диаметр (мм) 5 6 8 10 12 14 16 18 20

Вспомогательный стержень ступенчатый

Стандарт: Соответствует DIN 900 C.
Применение: Ступенчатая форма позволяет использовать один вспомогательный стержень для нескольких размеров рожковых ключей.

Диаметр (мм) Общая длина (мм)
3,5; 4,5; 5,5; 6; 8 175
6; 8; 10; 12 180
6; 8; 10; 12; 14 245

Торцевые головки с углом наклона

Штампованные из куска для самых тяжелых работ с особенно точными размерами между плоскостями. Специальная полая форма, даже для гаек на длинных выступающих резьбах. Одинаковая ширина между плоскостями с обеих сторон. Размеры 6 и 7 с шестигранниками с обеих сторон, начиная с размера 8 с шестигранником на длинном плече и двойным шестигранником на коротком. Угол наклона около 90–95°.

Материал: Сталь хром-ванадий, хромированная.

Ширина между плоскостями (мм) Длина гнезда L1 (мм) Длина гнезда L2 (мм) Диаметр отверстия F (мм)
6 105 26 5
7 107 26 6
8 112 27 6
9 120 27 6
10 130 29 7
11 136 32 8
12 145 34 8
13 154 36 9
14 160 38 9
15 170 40 11
16 178 44 11
17 187 47 11
18 195 50 13
19 205 50 13
21 225 55 15
22 225 55 15
24 248 65 16
27 280 68 19
30 310 76 19

Набор торцевых головок с углом наклона

Комплектация:

  • По 1 торцевой головке No. 621341

  • Размеры 8; 10; 11; 13; 16; 17; 18; 19 (8 предметов)
  • Размеры 6; 7; 8; 10; 11; 12; 13; 17; 19; 22; 24 (11 предметов)
