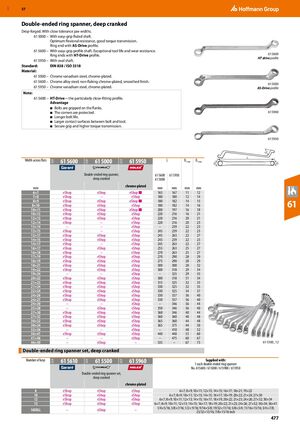

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 477

Предыдущая страница Следующая страница

Навигация

Двусторонний разрезной ключ с глубокой загибкой

Штампованный закаленный. С точно выверенными размерами между щеками.

  • 61 5000 – С рифленым валиком для удобного захвата. Оптимальная устойчивость к изгибу, хорошая передача крутящего момента. Кольца на концах с профилем AS-Drive.
  • 61 5600 – С рифленым валиком для удобного захвата. Исключительный срок службы и устойчивость к износу. Кольца на концах с профилем HT-Drive.
  • 61 5950 – С овальным валиком.

Стандарт: DIN 838 / ISO 3318

Материал:

  • 61 5000 – Сталь хромованадиевая, хромированная.
  • 61 5600 – Сталь хромомолибденовая; хромированная без отслаивания с никелевым подслоем, отшлифованная поверхность.
  • 61 5950 – Сталь хромованадиевая, хромированная.

Примечание:

61 5600 – HT-Drive − особенно плотно прилегающий профиль.

Преимущества:

  • Болты захватываются за боки.
  • Углы защищены.
  • Увеличенный срок службы болтов.
  • Большие площади контакта между болтом и инструментом.
  • Надежный захват и увеличенная передача крутящего момента.
Размер между плоскостями (мм) 61 5600 61 5000 61 5950 L (мм) D1 max (мм) D2 max (мм)
6×7 eShop eShop eShop ■ 165 167 11
7×8 eShop – eShop 180 180 12
8×9 eShop eShop eShop ■ 180 182 14
8×10 eShop eShop eShop 180 182 14
10×11 eShop eShop eShop ■ 200 197 16
10×13 eShop eShop eShop 220 216 16
12×13 eShop eShop eShop 220 216 20
12×14 eShop – eShop 220 216 20
13×14 – – eShop – 239 22
13×15 eShop – eShop 245 239 22
13×17 eShop eShop eShop 245 263 22
14×15 eShop eShop eShop 245 239 22
14×17 eShop – eShop 245 263 22
16×17 eShop eShop eShop 255 263 25
16×18 eShop – eShop 270 263 25
17×19 eShop eShop eShop 270 290 28
18×19 eShop eShop eShop 275 290 28
18×21 eShop eShop eShop 300 308 28
19×22 eShop eShop eShop 300 318 29
19×24 – – eShop – 325 29
20×22 eShop eShop eShop 300 318 31
21×23 eShop eShop eShop 315 325 32
21×24 eShop eShop eShop 330 325 32
22×24 eShop eShop eShop 330 325 34
24×26 eShop eShop eShop 330 337 36
24×27 eShop eShop eShop 330 337 36
24×30 – – eShop – 346 36
25×28 – eShop eShop 350 346 36
27×30 eShop eShop eShop 360 346 40
27×32 eShop eShop eShop 360 360 40
30×32 eShop eShop eShop 365 360 44
30×34 eShop eShop eShop 365 375 44
32×36 – – eShop – 410 48
36×41 eShop eShop eShop 440 440 53
41×46 – – eShop – 475 60
46×50 – eShop – 535 – 67

Набор двусторонних разрезных ключей с глубокой загибкой

Количество ключей 61 5610 61 5500 61 5960 Комплектация
8 eShop eShop eShop 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×21; 19×22
10 eShop eShop eShop 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×24; 27×30
12 eShop eShop eShop 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×23; 24×26; 27×32; 30×34
13 eShop eShop eShop 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22; 21×23; 24×26; 27×32; 30×34; 36×41
10 дюймов – eShop – 1/4×5/16; 3/8×7/16; 1/2×9/16; 9/16×5/8; 19/32×11/16; 5/8×3/4; 11/16×13/16; 3/4×7/8; 25/32×13/16; 7/8×15/16 дюймов

В комплекте: по одному двустороннему разрезному ключу No. 615600 / 615000 / 615900 / 615950
