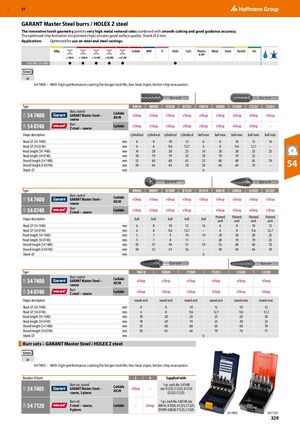

GARANT Master Steel / HOLEX Z steel
Инновационная геометрия зубьев позволяет достичь очень высоких скоростей удаления материала в сочетании с плавным резанием и высокой точностью направления. Оптимизированное формирование стружки (без острых стружек) обеспечивает хорошее качество поверхности. Хвостовик ⌀ 6 мм.
Применение: оптимизирована для использования на стали и стальных отливках.
54 7400 – С высокопроизводительным покрытием для увеличения срока службы инструмента, снижения теплового воздействия и улучшения эвакуации стружки.
| Тип | A0616 | A0820 | A1020 | A1225 | C0616 | C0820 | C1020 | C1225 | C1625 |
|---|---|---|---|---|---|---|---|---|---|
| Фреза с покрытием GARANT Master Steel, твёрдый сплав AlCrN | 54 7400 | ||||||||
| Фреза Z steel, твёрдый сплав, крупнозёрнистая | 54 0740 | ||||||||
| Форма | цилиндрическая | цилиндрическая | цилиндрическая | цилиндрическая | полусферическая | полусферическая | полусферическая | полусферическая | полусферическая |
| Диаметр головки 54 7400, мм | 6 | 8 | 10 | 12 | 6 | 8 | 10 | 12 | 16 |
| Диаметр головки 54 0740, мм | 6 | 8 | 9,6 | 12,7 | 6 | 8 | 9,6 | 12,7 | – |
| Длина головки 54 7400, мм | 16 | 20 | 20 | 25 | 16 | 20 | 20 | 25 | 25 |
| Длина головки 54 0740, мм | 18 | 19 | 19 | 25 | 18 | 19 | 19 | 25 | – |
| Общая длина 54 7400, мм | 55 | 60 | 60 | 65 | 55 | 60 | 60 | 65 | 70 |
| Общая длина 54 0740, мм | 50 | 64 | 64 | 70 | 50 | 64 | 64 | 70 | – |
| Диаметр хвостовика, мм | 6 | ||||||||
| Тип | D0605 | D0807 | D1009 | D1210 | D1614 | G0618 | G0820 | G1020 | G1225 |
|---|---|---|---|---|---|---|---|---|---|
| Фреза с покрытием GARANT Master Steel, твёрдый сплав AlCrN | 54 7400 | ||||||||
| Фреза Z steel, твёрдый сплав, крупнозёрнистая | 54 0740 | ||||||||
| Форма | шаровая | шаровая | шаровая | шаровая | шаровая | заострённая дуга | заострённая дуга | заострённая дуга | заострённая дуга |
| Диаметр головки 54 7400, мм | 6 | 8 | 10 | 12 | 16 | 6 | 8 | 10 | 12 |
| Диаметр головки 54 0740, мм | 6 | 8 | 9,6 | 12,7 | – | 6 | 8 | 9,6 | 12,7 |
| Длина головки 54 7400, мм | 5 | 7 | 9 | 10 | 14 | 18 | 20 | 20 | 25 |
| Длина головки 54 0740, мм | 5 | 7 | 8 | 11 | – | 20 | 19 | 19 | 25 |
| Общая длина 54 7400, мм | 45 | 47 | 49 | 51 | 54 | 55 | 60 | 60 | 70 |
| Общая длина 54 0740, мм | 50 | 52 | 54 | 56 | – | 50 | 64 | 64 | 70 |
| Диаметр хвостовика, мм | 6 | ||||||||
| Тип | F0618 | F0820 | F1020 | F1225 | L1020 | L1230 |
|---|---|---|---|---|---|---|
| Фреза с покрытием GARANT Master Steel, твёрдый сплав AlCrN | 54 7400 | |||||
| Фреза Z steel, твёрдый сплав, крупнозёрнистая | 54 0740 | |||||
| Форма | круглая дуга | круглая дуга | круглая дуга | круглая дуга | круглый конус | круглый конус |
| Диаметр головки 54 7400, мм | 6 | 8 | 10 | 12 | 10 | 12 |
| Диаметр головки 54 0740, мм | 6 | 8 | 9,6 | 12,7 | 9,6 | 13,2 |
| Длина головки 54 7400, мм | 18 | 20 | 20 | 25 | 20 | 30 |
| Длина головки 54 0740, мм | 18 | 20 | 19 | 25 | 30 | 32 |
| Общая длина 54 7400, мм | 55 | 60 | 60 | 65 | 60 | 70 |
| Общая длина 54 0740, мм | 50 | 65 | 64 | 70 | 76 | 77 |
| Диаметр хвостовика, мм | 6 | |||||
Комплекты фрез – GARANT Master Steel / HOLEX Z steel
54 7405 – С высокопроизводительным покрытием для увеличения срока службы инструмента, снижения теплового воздействия и улучшения эвакуации стружки.
| Тип | Количество фрез | Комплект поставки |
|---|---|---|
| Комплект фрез GARANT Master Steel с покрытием AlCrN, крупнозёрнистые, 5 шт. | 5 | По 1 шт. № 547400 размеры A1225; C1225; D1210; G1225; F1225 |
| 54 7405 (54 7400) | – | |
| Комплект фрез Z steel, крупнозёрнистые, 8 шт. | 8 | По 1 шт. № 540740 размеры A0616; A1020; A1225; C1225; D1009; G0820; F1225; L1020 |
| 54 7120 (54 0740) | – | |
