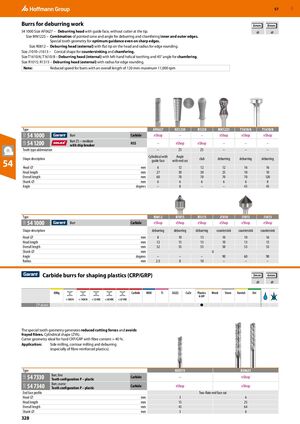

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 328
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Фрезы-шарошки для удаления заусенцев
Размер AF0627 − головка для удаления заусенцев с направляющей поверхностью, без резца на кончике.
Размер MN1225 − комбинация остроугольного конуса и угла для удаления заусенцев и снятия фасок на внутренних и внешних кромках. Специальная геометрия зубьев для оптимальной направляемости даже на острых кромках.
Размер R0812 − головка для удаления заусенцев (внешняя) с плоским кончиком и радиусом для скругления кромок.
Размер J1010–J1613 − коническая форма для зенкования и снятия фасок.
Размер T1610/6; T1610/8 − головка для удаления заусенцев (внутренняя) с левозаходной спиральной нарезкой и углом 45° для снятия фасок.
Размер R1015; R1315 − головка для удаления заусенцев (внешняя) с радиусом для скругления кромок.
Примечание
Сниженная скорость для фрез-шарошек общей длиной 120 мм: максимум 11 000 об/мин
| Тип | Описание | Материал | AF0627 | NS1230 | K1230 | MN1225 | T1610/6 | T1610/8 |
|---|---|---|---|---|---|---|---|---|
| 54 1000 | Фреза-шарошка | Carbide | eShop | – | – | eShop | eShop | eShop |
| 54 1200 | Фреза-шарошка Z3 − средняя с отводом стружки | HSS | – | eShop | eShop | – | – | – |
| Спецификация | Ед. изм. | AF0627 | NS1230 | K1230 | MN1225 | T1610/6 | T1610/8 |
|---|---|---|---|---|---|---|---|
| Обозначение типа зубьев | – | Z3 | Z3 | – | – | – | |
| Описание формы | Цилиндрическая с направляющей поверхностью | Угол с торцовым резцом | Булава | Удаление заусенцев | Удаление заусенцев | Удаление заусенцев | |
| Диаметр головки | мм | 6 | 12 | 12 | 12 | 16 | 16 |
| Длина головки | мм | 27 | 30 | 30 | 25 | 10 | 10 |
| Общая длина | мм | 60 | 70 | 70 | 70 | 70 | 120 |
| Диаметр хвостовика | мм | 6 | 6 | 6 | 6 | 6 | 8 |
| Угол | градусы | – | 8 | – | – | 45 | 45 |
| Тип | Описание | Материал | R0812 | R1015 | R1315 | J1010 | J1013 | J1613 |
|---|---|---|---|---|---|---|---|---|
| 54 1000 | Фреза-шарошка | Carbide | eShop | eShop | eShop | eShop | eShop | eShop |
| Спецификация | Ед. изм. | R0812 | R1015 | R1315 | J1010 | J1013 | J1613 |
|---|---|---|---|---|---|---|---|
| Описание формы | Удаление заусенцев | Удаление заусенцев | Удаление заусенцев | Зенкование | Зенкование | Зенкование | |
| Диаметр головки | мм | 8 | 10 | 13 | 10 | 10 | 16 |
| Длина головки | мм | 12 | 15 | 15 | 10 | 13 | 13 |
| Общая длина | мм | 52 | 55 | 55 | 50 | 53 | 53 |
| Диаметр хвостовика | мм | 6 | |||||
| Угол | градусы | – | – | – | 90 | 60 | 90 |
| Радиус | мм | 2,5 | 8 | 10 | – | – | – |
Карбидные фрезы-шарошки для формовки пластиков (CRP/GRP)
Z P пластик
Специальная геометрия зубьев обеспечивает пониженные усилия резания и предотвращает расслаивание волокон. Цилиндрическая форма (ZYA). Геометрия резца идеальна для жестких CRP/GRP с содержанием волокна > 40 %.
Применение
Фрезерование боковой поверхности, контурное фрезерование и удаление заусенцев (особенно волокнистых пластиков).
| Тип | Описание | Материал | AS0315 | AS0625 |
|---|---|---|---|---|
| 54 7330 | Фреза-шарошка, мелкая, конфигурация зубьев P − пластик | Carbide | – | eShop |
| 54 7340 | Фреза-шарошка, грубая, конфигурация зубьев P − пластик | Carbide | eShop | eShop |
| Спецификация | Ед. изм. | AS0315 | AS0625 |
|---|---|---|---|
| Профиль торцовой поверхности | Торцовый резец с двумя зубьями | ||
| Диаметр головки | мм | 3 | 6 |
| Длина головки | мм | 15 | 25 |
| Общая длина | мм | 43 | 64 |
| Диаметр хвостовика | мм | 3 | 6 |
