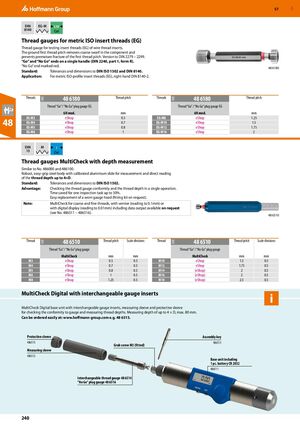

Контрольные инструменты для метрических резьб ISO с вставками (EG)

Контрольный инструмент для проверки резьб с вставками (EG) проволочных резьбовых вставок. Шлифованный первый шаг резьбы удаляет грубую стружку в изделии и предотвращает преждевременный разрыв первого шага резьбы. Исполнение в соответствии с DIN 2279 – 2299.

Проходная и непроходная стороны на одной державке (DIN 2240, часть 1, форма R). Непроходная сторона отмечена красным.

Стандарт: Допуски и размеры в соответствии с DIN ISO 1502 и DIN 8140.

Назначение: Для метрических резьб ISO-профиля с вставками (EG), правое направление DIN 8140-2.

Резьба 48 6180 Контрольный инструмент для резьбы "Проходной / Непроходной" EG 6H mod. Шаг резьбы, мм Резьба 48 6180 Контрольный инструмент для резьбы "Проходной / Непроходной" EG 6H mod. Шаг резьбы, мм
EG-M3 eShop 0.5 EG-M8 eShop 1.25
EG-M4 eShop 0.7 EG-M10 eShop 1.5
EG-M5 eShop 0.8 EG-M12 eShop 1.75
EG-M6 eShop 1 EG-M16 eShop 2

Контрольные инструменты MultiCheck с измерением глубины резьбы

Аналогично № 486000 и 486100. Надежный стальной корпус с удобными рукоятками и откалиброванной алюминиевой линейкой для измерения и прямого считывания глубины резьбы до 4×D.

Стандарт: Допуски и размеры в соответствии с DIN ISO 1502.

Преимущества: Проверка соответствия контрольного инструмента и глубины резьбы в одной операции. Экономия времени на одну операцию контроля до 50%. Простая замена износившейся головки контрольного инструмента (комплект замены доступен по запросу).

Примечание: MultiCheck для грубых и мелких резьб, с нониусом (отсчет до 0,1 мм) или с цифровым дисплеем (отсчет до 0,01 мм) с выводом данных доступны по запросу (см. № 486511 – 486516).

Резьба 48 6510 Контрольный инструмент для резьбы "Проходной / Непроходной" MultiCheck Шаг резьбы, мм Деления шкалы, мм Резьба 48 6510 Контрольный инструмент для резьбы "Проходной / Непроходной" MultiCheck Шаг резьбы, мм Деления шкалы, мм
M3 eShop 0.5 0.5 M10 eShop 1.5 0.5
M4 eShop 0.7 0.5 M12 eShop 1.75 0.5
M5 eShop 0.8 0.5 M14 (eShop) 2 0.5
M6 eShop 1 0.5 M16 (eShop) 2 0.5
M8 eShop 1.25 0.5 M18 (eShop) 2.5 0.5

MultiCheck Digital с взаимозаменяемыми контрольными вставками

Базовый блок MultiCheck Digital со взаимозаменяемыми контрольными вставками, измерительной гильзой и защитной гильзой для проверки соответствия контрольного инструмента и измерения глубины резьбы. Глубина измерения до 4 × D, макс. 80 мм. Можно легко заказать на сайте, например 48 6515.

  • Защитная гильза 486515
  • Измерительная гильза 486512
  • Фиксирующий винт M3 (установлен)
  • Ключ сборки 486513
  • Базовый блок с 1 шт. батареей CR 2032 486511
  • Взаимозаменяемый контрольный инструмент для резьбы 486514
  • Непроходной контрольный инструмент 486516
