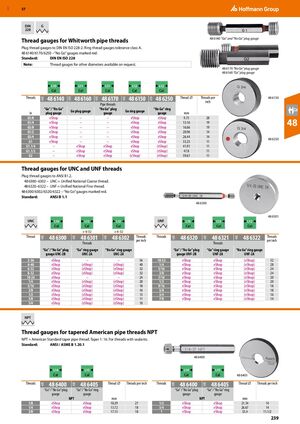

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 239

Предыдущая страница Следующая страница

Навигация

Контрольные инструменты для трубных резьб Whitworth

Контрольные инструменты для резьб типа "пробка" в соответствии с DIN EN ISO 228-2. Контрольные кольца для резьб класс точности A.

48 6140/6170/6250 – Непроходные контрольные инструменты отмечены красным.

Стандарт: DIN EN ISO 228

Примечание: Контрольные инструменты для резьб других диаметров предоставляются по запросу.

Резьба 48 6140 "Проходной / Непроходной" контрольный инструмент 48 6160 "Проходной" контрольный инструмент 48 6170 "Непроходной" контрольный инструмент 48 6150 Кольцо проходное 48 6250 Кольцо непроходное Диаметр резьбы, мм Витков на дюйм
G1/8 eShop – – eShop eShop 9.73 28
G1/4 eShop – – eShop eShop 13.16 19
G3/8 eShop – – eShop eShop 16.66 19
G1/2 eShop – – eShop eShop 20.96 14
G3/4 eShop – – eShop eShop 26.44 14
G1 eShop – – eShop eShop 33.25 11
G1.1/4 – eShop eShop eShop (eShop) 41.91 11
G1.1/2 – eShop eShop eShop (eShop) 47.8 11
G2 – eShop eShop (eShop) (eShop) 59.61 11

Контрольные инструменты для резьб UNC и UNF

Контрольные инструменты для резьб типа "пробка" в соответствии с ANSI B1.2.

48 6300–6302 – UNC = Унифицированная резьба National Coarse.

48 6320–6322 – UNF = Унифицированная резьба National Fine.

48 6300/6302/6320/6322 – Непроходные контрольные инструменты отмечены красным.

Стандарт: ANSI B 1.1

UNC UNF
Резьба 48 6300 "Проходной / Непроходной" контрольный инструмент UNC-2B 48 6301 Кольцо проходное UNC-2A ≥ 6-32 48 6302 Кольцо непроходное UNC-2A ≥ 6-32 / Витков на дюйм Резьба 48 6320 "Проходной / Непроходной" контрольный инструмент UNF-2B 48 6321 Кольцо проходное UNF-2A 48 6322 Кольцо непроходное UNF-2A / Витков на дюйм
2-56 eShop – – / 56 10-32 eShop eShop (eShop) / 32
4-40 eShop (eShop) (eShop) / 40 1/4 eShop eShop (eShop) / 28
6-32 eShop (eShop) (eShop) / 32 5/16 eShop eShop (eShop) / 24
8-32 eShop (eShop) (eShop) / 32 3/8 eShop eShop (eShop) / 24
10-24 eShop – – / 24 7/16 eShop eShop (eShop) / 20
1/4 eShop (eShop) (eShop) / 20 1/2 eShop eShop (eShop) / 20
5/16 eShop (eShop) (eShop) / 18 9/16 eShop eShop (eShop) / 18
3/8 eShop (eShop) (eShop) / 16 5/8 eShop eShop (eShop) / 18
1/2 eShop (eShop) (eShop) / 13 3/4 eShop eShop (eShop) / 16
5/8 eShop (eShop) (eShop) / 11 7/8 eShop eShop (eShop) / 14
3/4 eShop (eShop) (eShop) / 10

NPT – Контрольные инструменты для конических американских трубных резьб

NPT = Американская стандартная коническая трубная резьба. Конус 1:16. Для резьб с герметиками.

Стандарт: ANSI / ASME B 1.20.1

NPT Слева NPT Справа
Резьба 48 6400 "Проходной / Непроходной" контрольный инструмент 48 6405 "Проходной / Непроходной" кольцо Диаметр резьбы, мм / Витков на дюйм Резьба 48 6400 "Проходной / Непроходной" контрольный инструмент 48 6405 "Проходной / Непроходной" кольцо Диаметр резьбы, мм / Витков на дюйм
1/8 eShop eShop 10.29 / 27 1/2 eShop eShop 21.34 / 14
1/4 eShop eShop 13.72 / 18 3/4 eShop eShop 26.67 / 14
3/8 eShop eShop 17.15 / 18 1 eShop eShop 33.4 / 11.5
