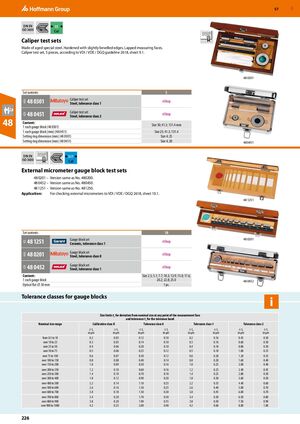

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 226

Предыдущая страница Следующая страница

Навигация

DIN EN ISO 3650 — Набор для проверки штангенциркулей

Изготовлены из состаренной специальной стали. Закаленные со слегка скругленными кромками. Поверхности измерения тщательно обработаны. Набор для проверки штангенциркулей из 5 предметов в соответствии с руководством VDI / VDE / DGQ 2618, лист 9.1.

Артикул Описание Содержимое
48 0301 Набор для проверки штангенциркулей, сталь, класс допуска 1 5 предметов
48 0451 Набор для проверки штангенциркулей, сталь, класс допуска 2

Содержимое

  • По 1 эталонной плитке (48 0301) размеров 30; 41.3; 131.4 мм
  • По 1 эталонной плитке (мм) (48 0451) размеров 25; 41.3; 131.4
  • Размер кольца для установки (мм) (48 0301): 4; 25
  • Размер кольца для установки (мм) (48 0451): 4; 20

DIN EN ISO 3650 — Набор эталонных плиток для проверки микрометра наружного

  • 48 0201 – Версия идентична артикулу 480200.
  • 48 0452 – Версия идентична артикулу 480450.
  • 48 1251 – Версия идентична артикулу 481250.

Применение

Для проверки микрометров наружных в соответствии с VDI / VDE / DGQ 2618, лист 10.1.

Артикул Описание Содержимое
48 1251 Набор эталонных плиток, керамика, класс допуска 1 10 предметов
48 0201 Набор эталонных плиток, сталь, класс допуска 0
48 0452 Набор эталонных плиток, сталь, класс допуска 1

Содержимое

По 1 эталонной плитке размеров 2.5; 5.1; 7.7; 10.3; 12.9; 15.0; 17.6; 20.2; 22.8; 25.0 мм. Оптическая плоскость ⌀ 30 мм: 1 шт.

Классы допуска для эталонных плиток

Диапазон номинального размера Класс калибра K Класс допуска 0 Класс допуска 1 Класс допуска 2
± te, мкм ± tv, мкм ± te, мкм ± tv, мкм ± te, мкм ± tv, мкм ± te, мкм ± tv, мкм
0.5–10 0.2 0.05 0.12 0.10 0.2 0.16 0.45 0.30
10–25 0.3 0.05 0.14 0.10 0.3 0.16 0.60 0.30
25–50 0.4 0.06 0.20 0.10 0.4 0.18 0.80 0.30
50–75 0.5 0.06 0.25 0.12 0.5 0.18 1.00 0.35
75–100 0.6 0.07 0.30 0.12 0.6 0.20 1.20 0.35
100–150 0.8 0.08 0.40 0.14 0.8 0.20 1.60 0.40
150–200 1.0 0.09 0.50 0.16 1.0 0.25 2.00 0.40
200–250 1.2 0.10 0.60 0.16 1.2 0.25 2.40 0.45
250–300 1.4 0.10 0.70 0.18 1.4 0.25 2.80 0.50
300–400 1.8 0.12 0.90 0.20 1.8 0.30 3.60 0.50
400–500 2.2 0.14 1.10 0.25 2.2 0.35 4.40 0.60
500–600 2.6 0.16 1.30 0.25 2.6 0.40 5.00 0.70
600–700 3.0 0.18 1.50 0.30 3.0 0.45 6.00 0.70
700–800 3.4 0.20 1.70 0.30 3.4 0.50 6.50 0.80
800–900 3.8 0.20 1.90 0.35 3.8 0.50 7.50 0.90
900–1000 4.2 0.25 2.00 0.40 4.2 0.60 8.00 1.00
