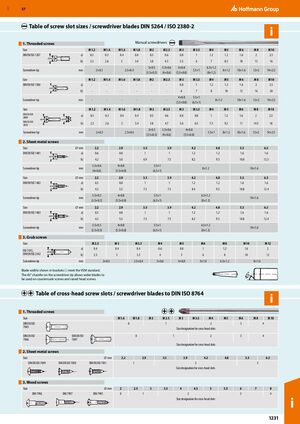

Таблица размеров прорезей винтов / отвёрток DIN 5264 / ISO 2380-2

1. Винты с резьбой

DIN EN ISO 1207
Размер M 1,2 M 1,4 M 1,6 M 1,8 M2 M 2,5 M3 M 3,5 M4 M5
a (мм)
0,3 / 0,3 / 0,4 / 0,4 / 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,2
b (мм)
2,3 / 2,6 / 3 / 3,4 / 3,8 / 4,5 / 5,5 / 6 / 7 / 8,5
Наконечник отвёртки (мм)
2×0,3 / 2,5×0,4 / 3×0,5 / 3,5×0,6 / 4×0,8 / 5,5×1 / 6,5×1,2 / 8×1,2 / 10×1,6 / 12×2 / 14×2,5
(в скобках указаны альтернативные размеры)
DIN EN ISO 1580
Размер M 1,2 M 1,4 M 1,6 M 1,8 M2 M 2,5 M3 M 3,5 M4 M5
a (мм)
— / — / — / — / — / — / 0,8 / 1 / 1,2 / 1,2
b (мм)
— / — / — / — / — / — / 6 / 7 / 8 / 10
Наконечник отвёртки (мм)
— / — / — / — / — / — / 4×0,8 / 5,5×1 / 8×1,2 / 10×1,6 / 12×2 / 14×2,5
(в скобках указаны альтернативные размеры)
DIN EN ISO 2009 / 2010
Размер M 1,2 M 1,4 M 1,6 M 1,8 M2 M 2,5 M3 M 3,5 M4 M5
a (мм)
0,3 / 0,3 / 0,4 / 0,4 / 0,5 / 0,6 / 0,8 / 0,8 / 1 / 1,2
b (мм)
2,3 / 2,6 / 3 / 3,4 / 3,8 / 4,7 / 5,6 / 6,5 / 7,5 / 9,2
Наконечник отвёртки (мм)
2×0,3 / 2,5×0,4 / 3×0,5 / 3,5×0,6 / 4×0,8 / 5,5×1 / 6,5×1,2 / 8×1,2 / 10×1,6 / 12×2 / 14×2,5
(в скобках указаны альтернативные размеры)

2. Винты для листового металла

DIN EN ISO 1481
Размер (⌀ мм) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
a (мм)
0,6 / 0,8 / 1 / 1 / 1,2 / 1,2 / 1,6 / 1,6
b (мм)
4,2 / 5,6 / 6,9 / 7,5 / 8,2 / 9,5 / 10,8 / 12,5
Наконечник отвёртки (мм)
3,5×0,6 / 4×0,8 / 5,5×1 / 6,5×1 / 8×1,2 / 10×1,6
(в скобках указаны альтернативные размеры)
DIN EN ISO 1482
Размер (⌀ мм) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
a (мм)
0,5 / 0,8 / 1 / 1 / 1,2 / 1,2 / 1,6 / 1,6
b (мм)
4,3 / 5,5 / 7,3 / 7,5 / 8,4 / 9,5 / 10,8 / 12,4
Наконечник отвёртки (мм)
3,5×0,5 / 4×0,8 / 5,5×1 / 6,5×1,2 / 8×1,2 / 10×1,6
(в скобках указаны альтернативные размеры)
DIN EN ISO 1483
Размер (⌀ мм) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
a (мм)
0,5 / 0,8 / 1 / 1 / 1,2 / 1,2 / 1,6 / 1,6
b (мм)
4,3 / 5,5 / 7,3 / 7,5 / 8,2 / 9,5 / 10,8 / 12,4
Наконечник отвёртки (мм)
3,5×0,5 / 4×0,8 / 5,5×1 / 6,5×1,2 / 8×1,2 / 10×1,6
(в скобках указаны альтернативные размеры)

3. Винты с внутренним шестигранником

ISO 7435 / DIN EN ISO 2342
Размер M 2,5 M3 M 3,5 M4 M5 M6 M8 M 10 M 12
a (мм)
0,4 / 0,4 / 0,4 / 0,6 / 0,8 / 1 / 1,2 / 1,6 / 2
b (мм)
2,5 / 3 / 3,5 / 4 / 5 / 6 / 8 / 10 / 12
Наконечник отвёртки (мм)
2×0,4 / 2,5×0,4 / 3×0,6 / 4×0,8 / 5×1,0 / 6,5×1,2 / 8×1,6

Ширины лезвий, указанные в скобках ( ), соответствуют стандарту VSM. Скос 45° на конце отвёртки позволяет использовать более широкие лезвия на потайных винтах и винтах с полукруглой головкой.

Таблица прорезей винтов с крестообразным приводом / отвёрток по DIN ISO 8764

1. Винты с резьбой

DIN EN ISO 7045 / 7046 / 7047
Размер M 1,6 M 1,8 M2 M 2,5 M3 M 3,5 M4 M5 M6 M8 M 10
Обозначение размера для прорезей с крестообразным приводом: 0 / 1 / 2 / 3 / 4

2. Винты для листового металла

DIN EN ISO 7049 / 7050 / 7051
Размер (⌀ мм) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
Обозначение размера для прорезей с крестообразным приводом: 1 / 2 / 3

3. Винты для дерева

DIN 7996 / 7997 / 7995
Размер (⌀ мм) 2 2,5 3 3,5 4 4,5 5 5,5 6 7 8
Обозначение размера для прорезей с крестообразным приводом: 0 / 1 / 2 / 3 / 4
