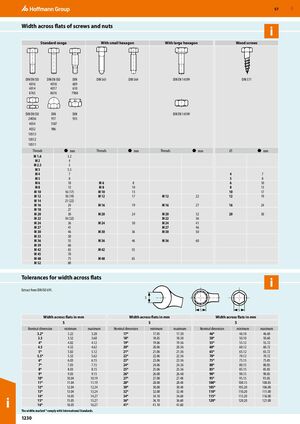

Расстояние между гранями винтов и гаек

Стандартный диапазон С малым шестигранником С большим шестигранником Винты для дерева
DIN EN ISO 4016, 4018, 4014, 4017; DIN 609, 610, 7968 DIN EN ISO 24036, DIN 917; DIN 935; DIN 1587 DIN EN 14399; DIN 986, 10513, 10512, 10511 DIN EN ISO 4034, 4032, DIN 571
Резьба мм Резьба мм Резьба мм ⌀ мм
M 1,6 3,2 — — — — 4 7
M2 4 — — — — 5 8
M 2,5 5 — — — — 6 10
M3 5,5 — — — — 8 13
M4 7 — — — — 10 17
M5 8 — — — — 12 19
M6 10 M6 8 — — 16 24
M8 13 M8 10 — — 20 30
M 10 16 (17) M 10 13 — — — —
M 12 18 (19) M 12 17 M 12 22 — —
M 14 21 (22) — — — — — —
M 16 24 M 16 19 M 16 27 — —
M 18 27 — — — — — —
M 20 30 M 20 24 M 20 32 — —
M 22 34 (32) — — M 22 36 — —
M 24 36 M 24 30 M 24 41 — —
M 27 41 — — M 27 46 — —
M 30 46 M 30 36 M 30 50 — —
M 33 50 — — — — — —
M 36 55 M 36 46 M 36 60 — —
M 39 60 — — — — — —
M 42 65 M 42 55 — — — —
M 45 70 — — — — — —
M 48 75 M 48 65 — — — —
M 52 80 — — — — — —

Допуски для расстояния между гранями

Извлечение из DIN ISO 691.

Расстояние между гранями (мм) Расстояние между гранями (мм) Расстояние между гранями (мм)
Номинальный размер Минимум Максимум Номинальный размер Минимум Максимум Номинальный размер Минимум Максимум
3,2* 3,22 3,28 17* 17,05 17,30 46* 46,10 46,60
3,5 3,52 3,60 18* 18,05 18,30 50* 50,10 50,60
4* 4,02 4,12 19* 19,06 19,36 55* 55,12 55,72
4,5 4,52 4,62 20* 20,06 20,36 60* 60,12 60,72
5* 5,02 5,12 21* 21,06 21,36 65* 65,12 65,72
5,5* 5,52 5,62 22* 22,06 22,36 70* 70,12 70,72
6* 6,03 6,15 23* 23,06 23,36 75* 75,15 75,85
7* 7,03 7,15 24* 24,06 24,36 80* 80,15 80,85
8* 8,03 8,15 25* 25,06 25,36 85* 85,15 85,85
9* 9,03 9,15 26* 26,08 26,48 90* 90,15 90,85
10* 10,04 10,19 27* 27,08 27,48 95* 95,15 95,85
11* 11,04 11,19 28* 28,08 28,48 100* 100,15 100,85
12* 12,04 12,24 30* 30,08 30,48 105* 105,20 106,00
13* 13,04 13,24 32* 32,08 32,48 110* 110,20 111,00
14* 14,05 14,27 34* 34,10 34,60 115* 115,20 116,00
15* 15,05 15,27 36* 36,10 36,60 120* 120,20 121,00
16* 16,05 16,27 41* 41,10 41,60 — — —

Размеры, отмеченные *, соответствуют международным стандартам.
