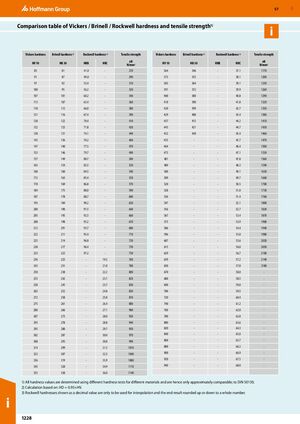

Таблица сравнения твёрдости по Виккерсу / Бринеллю / Роквеллу и прочности на растяжение1)

Низкие значения Высокие значения
HV 10 HB 302) HRB HRC3) σB (N/мм²) HV 10 HB 302) HRB HRC3) σB (N/мм²)
85 81 41,0 — 270 364 346 — 37,1 1170
91 87 49,0 — 290 373 355 — 38,1 1200
97 92 53,4 — 310 383 364 — 39,1 1230
100 95 56,2 — 320 391 372 — 39,9 1260
107 101 60,2 — 340 400 380 — 40,8 1290
113 107 63,4 — 360 410 390 — 41,8 1320
118 112 66,0 — 380 420 399 — 42,7 1350
121 116 67,4 — 390 429 408 — 43,4 1380
128 122 70,4 — 410 437 415 — 44,2 1410
132 125 71,8 — 420 443 421 — 44,7 1430
138 131 74,1 — 440 452 430 — 45,4 1460
143 136 76,2 — 460 455 — — 45,7 1470
147 140 77,5 — 470 464 — — 46,4 1500
153 146 79,7 — 490 473 — — 47,1 1530
157 149 80,7 — 500 481 — — 47,8 1560
163 154 82,5 — 520 489 — — 48,3 1590
168 160 84,5 — 540 500 — — 49,1 1630
172 163 85,4 — 550 509 — — 49,7 1660
178 169 86,8 — 570 520 — — 50,5 1700
184 175 88,0 — 590 528 — — 51,0 1730
187 178 88,7 — 600 536 — — 51,4 1760
193 184 90,2 — 620 547 — — 52,1 1800
200 190 91,5 — 640 556 — — 52,7 1830
205 195 92,5 — 660 567 — — 53,4 1870
208 198 93,2 — 670 575 — — 53,9 1900
212 201 93,7 — 680 586 — — 54,4 1940
222 211 95,4 — 710 596 — — 55,0 1980
225 214 96,0 — 720 607 — — 55,6 2020
228 217 96,4 — 730 615 — — 56,0 2050
233 222 97,2 — 750 629 — — 56,7 2100
236 225 — 19,2 760 639 — — 57,2 2140
243 231 — 21,0 780 650 — — 57,8 2180
250 238 — 22,2 800 670 — — 58,0 —
255 242 — 23,1 830 680 — — 58,5 —
258 245 — 23,7 830 690 — — 59,0 —
265 252 — 24,8 850 700 — — 59,5 —
272 258 — 25,8 870 720 — — 60,4 —
275 261 — 26,4 880 740 — — 61,2 —
280 266 — 27,1 900 760 — — 62,0 —
287 273 — 28,0 920 780 — — 62,8 —
293 278 — 28,8 940 800 — — 63,6 —
295 280 — 29,7 950 820 — — 64,3 —
302 287 — 30,0 970 840 — — 65,0 —
308 293 — 30,8 990 860 — — 65,7 —
314 299 — 31,5 1010 880 — — 66,3 —
323 307 — 32,5 1040 900 — — 66,9 —
336 319 — 33,9 1080 920 — — 67,5 —
345 328 — 34,9 1110 940 — — 68,0 —
355 338 — 36,0 1140 — — — — —

1) Все значения твёрдости определены с использованием различных методов испытания твёрдости для различных материалов и поэтому являются только приблизительно сравнимы; по DIN 50150.

2) Расчёт на основе: HD = 0,95×HV.

3) Твёрдости по Роквеллу, показанные в виде десятичного значения, следует использовать только для интерполяции; конечный результат округлить в большую или меньшую сторону до целого числа.
