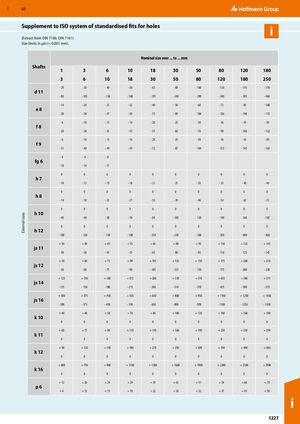

Приложение к системе ISO стандартизованных посадок для отверстий

Извлечение из DIN 7160, DIN 7161

Предельные размеры в мкм (= 0,001 мм)

Валы Номинальный размер свыше ... до ... мм
1–3 3–6 6–10 10–18 18–30 30–50 50–80 80–120 120–180 180–250
d 11 −20 / −80 −30 / −105 −40 / −130 −50 / −160 −65 / −195 −80 / −240 −100 / −290 −120 / −340 −145 / −395 −170 / −460
e8 −14 / −28 −20 / −38 −25 / −47 −32 / −59 −40 / −73 −50 / −89 −60 / −106 −72 / −126 −85 / −148 −100 / −172
f8 −6 / −20 −10 / −28 −13 / −35 −16 / −43 −20 / −53 −25 / −64 −30 / −76 −36 / −90 −43 / −106 −50 / −122
f9 −6 / −31 −10 / −40 −13 / −49 −16 / −59 −20 / −72 −25 / −87 −30 / −104 −36 / −123 −43 / −143 −50 / −165
fg 6 −4 / −10 −6 / −14 −8 / −17 — — — — — — —
h7 0 / −10 0 / −12 0 / −15 0 / −18 0 / −21 0 / −25 0 / −30 0 / −35 0 / −40 0 / −46
h8 0 / −14 0 / −18 0 / −22 0 / −27 0 / −33 0 / −39 0 / −46 0 / −54 0 / −63 0 / −72
h 10 0 / −40 0 / −48 0 / −58 0 / −70 0 / −84 0 / −100 0 / −120 0 / −140 0 / −160 0 / −185
h 12 0 / −100 0 / −120 0 / −150 0 / −180 0 / −210 0 / −250 0 / −300 0 / −350 0 / −400 0 / −460
js 11 +30 / −30 +38 / −38 +45 / −45 +55 / −55 +65 / −65 +80 / −80 +95 / −95 +110 / −110 +125 / −125 +145 / −145
js 12 +50 / −50 +60 / −60 +75 / −75 +90 / −90 +105 / −105 +125 / −125 +150 / −150 +175 / −175 +200 / −200 +230 / −230
js 14 +125 / −125 +150 / −150 +180 / −180 +215 / −215 +260 / −260 +310 / −310 +370 / −370 +435 / −435 +500 / −500 +575 / −575
js 16 +300 / −300 +375 / −375 +450 / −450 +550 / −550 +650 / −650 +800 / −800 +950 / −950 +1100 / −1100 +1250 / −1250 +1450 / −1450
k 10 +40 / 0 +48 / 0 +58 / 0 +70 / 0 +84 / 0 +100 / 0 +120 / 0 +140 / 0 +160 / 0 +180 / 0
k 11 +60 / 0 +75 / 0 +90 / 0 +110 / 0 +130 / 0 +160 / 0 +190 / 0 +220 / 0 +250 / 0 +290 / 0
k 12 +90 / 0 +120 / 0 +150 / 0 +180 / 0 +210 / 0 +250 / 0 +300 / 0 +350 / 0 +400 / 0 +460 / 0
k 16 +600 / 0 +750 / 0 +900 / 0 +1100 / 0 +1300 / 0 +1600 / 0 +1900 / 0 +2200 / 0 +2500 / 0 +2900 / 0
p6 +12 / +6 +20 / +12 +24 / +15 +29 / +18 +35 / +22 +42 / +26 +51 / +32 +59 / +37 +68 / +43 +79 / +50
