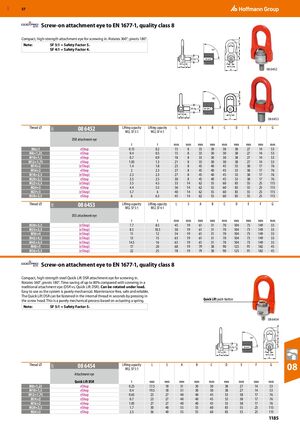

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 1185
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Ввертное кольцо для подъема по EN 1677-1, класс качества 8
Компактное, высокопрочное кольцо для подъема со ввертной конструкцией. Поворачивается на 360°, наклоняется на 180°.
Примечание: SF 5:1 = коэффициент безопасности 5. SF 4:1 = коэффициент безопасности 4.
08 6452 Ввертное кольцо DSR
| Резьба ⌀ | Грузоподъемность (т) | Размеры (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| WLL SF 5:1 | WLL SF 4:1 | L | S | A | B | C | D | E | F | G | |
| M6×1 | 0,15 | 0,2 | 15 | 8 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
| M8×1,25 | 0,4 | 0,5 | 15 | 8 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
| M10×1,5 | 0,7 | 0,9 | 18 | 8 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
| M12×1,75 | 1,05 | 1,3 | 21 | 8 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
| M14×2 | 1,4 | 1,8 | 23 | 8 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
| M16×2 | 2 | 2,3 | 27 | 8 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
| M18×2,5 | 2,3 | 2,3 | 27 | 8 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
| M20×2,5 | 2,5 | 2,5 | 30 | 8 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
| M22×2,5 | 3,5 | 4,5 | 33 | 14 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
| M24×3 | 4,4 | 5,5 | 36 | 14 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
| M27×3 | 5,7 | 6 | 40 | 14 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
| M30×3,5 | 6 | 6,3 | 45 | 14 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
08 6453 Ввертное кольцо DSS
| Резьба ⌀ | Грузоподъемность (т) | Размеры (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| WLL SF 5:1 | WLL SF 4:1 | L | S | A | B | C | D | E | F | G | |
| M30×3,5 | 7,7 | 8,5 | 45 | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 |
| M33×3,5 | 8,5 | 10,5 | 50 | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 |
| M36×4 | 11 | 12 | 54 | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 |
| M42×4,5 | 13 | 15 | 63 | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 |
| M45×4,5 | 14,5 | 16 | 63 | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 |
| M48×5 | 17 | 20 | 68 | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 |
| M56×5,5 | 22 | 25 | 78 | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 |
Ввертное кольцо для подъема по EN 1677-1, класс качества 8
Компактное, высокопрочное стальное кольцо Quick Lift DSR со ввертной конструкцией. Поворачивается на 360°, наклоняется на 180°. Экономия времени до 80% в сравнении с ввертным традиционным кольцом (DSR в сравнении с Quick Lift DSR). Может поворачиваться под нагрузкой. Простая в использовании, чисто механическая система. Не требует обслуживания, безопасна и надежна. Кольцо Quick Lift DSR фиксируется во внутренней резьбе в течение секунд путем вжатия головки винта. Это чисто механический процесс, основанный на приведении в действие пружины.
Примечание: SF 5:1 = коэффициент безопасности 5.
08 6454 Ввертное кольцо Quick Lift DSR
| Резьба ⌀ | Грузоподъемность (т) | Размеры (мм) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| WLL SF 5:1 | L | S | A | B | C | D | E | F | G | |
| M8×1,25 | 0,25 | 17,5 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 |
| M10×1,5 | 0,4 | 19,5 | 18 | 31 | 30 | 30 | 38 | 27 | 14 | 53 |
| M12×1,75 | 0,65 | 23 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 |
| M14×2 | 0,7 | 23 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 |
| M16×2 | 1,05 | 27 | 27 | 40 | 40 | 45 | 53 | 38 | 17 | 76 |
| M20×2,5 | 1,7 | 30 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 |
| M24×3 | 2,5 | 36 | 40 | 55 | 55 | 60 | 83 | 55 | 25 | 115 |
