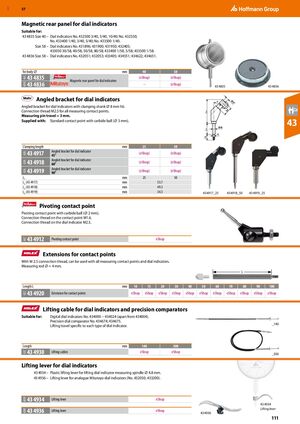

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 111

Магнитная задняя панель для индикаторов часового типа

Применение

№43 4835 Размер 40 – Индикаторы часового типа №432500 3/40, 5/40, 10/40; №432550; №433400 1/40, 3/40, 5/40; №433500 1/40.

Размер 58 – Индикаторы часового типа №431896; 431900; 431950; 432405; 433050 30/58, 40/58, 50/58, 80/58; 433400 1/58, 5/58; 433500 1/58.

№43 4836 Размер 58 – Индикаторы часового типа №432051; 432053; 433405; 434551; 434622; 434651.

Угловой держатель для индикаторов часового типа

Угловой держатель для индикаторов часового типа с зажимным хвостовиком ⌀ 8 мм h6.

Соединительная резьба M2.5 для всех измерительных контактных точек.

Ход измерительного штифта = 3 мм

Поставляется с

Стандартная контактная точка с шариком из карбида вольфрама (⌀ 3 мм)

Поворотная контактная точка

Поворотная контактная точка с шариком из карбида вольфрама (⌀ 2 мм).

Соединительная резьба на контактной точке M1.6.

Соединительная резьба на индикаторе часового типа M2.5

Удлинители для контактных точек

С соединительной резьбой M 2.5, могут быть использованы со всеми измерительными контактными точками и индикаторами часового типа.

Диаметр измерительного стержня = 4 мм

Подъемный кабель для индикаторов часового типа и прецизионных компараторов

Применение

Цифровые индикаторы часового типа №434000 − 434024 (кроме 434004).

Прецизионный компаратор часового типа №434674; 434675.

Ход подъема зависит от типа индикатора часового типа

Подъемный рычаг для индикаторов часового типа

№43 4934 – Пластиковый подъемный рычаг для поднятия измерительного шпинделя индикатора часового типа ⌀ 4.8 мм.

№43 4936 – Подъемный рычаг для аналоговых индикаторов часового типа Mitutoyo (№432050; 433200)
