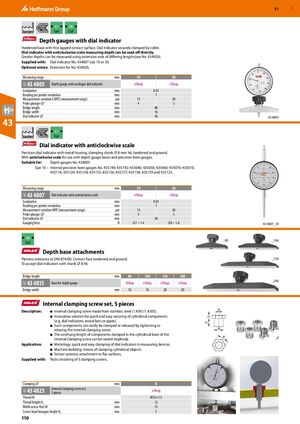

Калибры глубины с индикатором часового типа
Закаленное основание с тонко отполированной контактной поверхностью. Индикатор часового типа надежно зажат в цанге.
Индикатор часового типа с обратной шкалой, глубину можно читать непосредственно.
Большие глубины можно измерять, используя удлинительные стержни различной длины (см. №434920).
Поставляется с
Индикатор часового типа №434807 размер 10 или 30
Дополнительные опции
Удлинитель для №434920
| Параметр | Единица | 10 | 30 |
|---|---|---|---|
| Диапазон измерения | мм | 10 | 30 |
| Калибр глубины с аналоговым индикатором часового типа | eShop | eShop | |
| Шкала | мм | 0.01 | |
| Считывание на один оборот указателя | мм | 1 | |
| Вариация измерения E MPE (диапазон измерения) | мкм | 15 | 20 |
| Диаметр щупа | мм | 4 | 5 |
| Длина мостика | мм | 80 | |
| Ширина мостика | мм | 16 | |
| Диаметр индикатора часового типа | мм | 58 | |
Индикатор часового типа с обратной шкалой
Прецизионный индикатор часового типа с металлическим корпусом, зажимной хвостовик ⌀ 8 мм h6, закален и шлифован.
С обратной шкалой для использования с основаниями калибров глубины и прецизионными калибрами отверстий.
Применение
Калибры глубины №434805. Размер 10 – Внутренние прецизионные калибры отверстий №435190; 435192; 435040; 435050; 435060; 435070; 435010; 435110; 435120; 435154; 435155; 435156; 435157; 435158; 435159 и 435125.
| Параметр | Единица | 10 | 30 |
|---|---|---|---|
| Диапазон измерения | мм | 10 | 30 |
| Индикатор часового типа с обратной шкалой | eShop | eShop | |
| Шкала | мм | 0.01 | |
| Считывание на один оборот указателя | мм | 1 | |
| Вариация измерения MPE (диапазон измерения) | мкм | 15 | 20 |
| Диаметр щупа | мм | 4 | 5 |
| Диаметр индикатора часового типа | мм | 58 | |
| Измерительное усилие | Н | 0.7 – 1.4 | 0.8 – 1.6 |
Основания калибров глубины
Допуск плоскостности согласно DIN 874/00. Контактная поверхность закалена и шлифована.
Для приема индикаторов часового типа с хвостовиком ⌀ 8 h6
| Параметр | мм | 80 | 100 | 150 | 200 |
|---|---|---|---|---|---|
| Длина мостика | мм | 80 | 100 | 150 | 200 |
| Основание для калибра глубины | eShop | eShop | eShop | eShop | |
| Ширина мостика | мм | 16 | 16 | 20 | 20 |
Набор внутренних зажимных винтов, 5 шт
Описание
- Внутренний зажимной винт из нержавеющей стали (1.4301/1.4305)
- Инновационное решение для быстрого и легкого закрепления цилиндрических компонентов (например, индикаторов часового типа, круглых стержней или труб)
- Такие компоненты могут быть легко зажаты или отпущены путем затягивания или ослабления внутреннего зажимного винта
- Длину свеса компонентов, зажатых в цилиндрическом отверстии внутреннего зажимного винта, можно регулировать ступенчато
Применение
- Метрология: быстрое и легкое закрепление индикаторов часового типа в измерительных устройствах
- Машиностроение: средство крепления цилиндрических объектов
- Системы датчиков: крепление на плоские поверхности
Поставляется с
Набор из 5 зажимных винтов
| Параметр | Единица | Значение |
|---|---|---|
| Диаметр зажима | мм | 8 |
| Набор внутренних зажимных винтов, 5 шт | eShop | |
| Резьба M | M12×1.5 | |
| Высота резьбы H2 | мм | 12 |
| Ширина под ключ W | мм | 15 |
| Высота головки винта H1 | мм | 5 |
