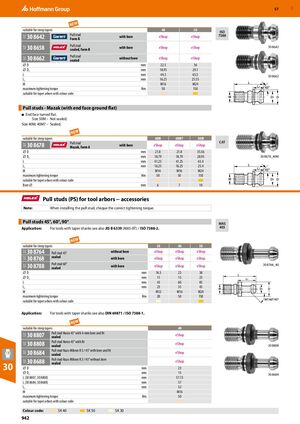

Подходит для крутых конусов

Описание4050
30 8642 – Вытягивающий штифт с отверстием, форма BeShopeShop
30 8658 – Вытягивающий штифт герметичный, форма BeShopeShop
30 8662 – Вытягивающий штифт герметичный без отверстияeShopeShop
⌀ D (мм)22.536
⌀ D1 (мм)18.9529.1
L (мм)44.565.5
L1 (мм)16.2525.55
MM16M24
Максимальный крутящий момент затяжки (Нм)50150
Подходит для конических оправок с цветовым кодом

Вытягивающие штифты - Mazak (с плоским шлифованным концом)

  • Конец повернут плоским.
  • Размер 50M – не герметичный.
  • Размер 40M; 40M7 – герметичный.

Подходит для крутых конусов

Описание40M40M750M
30 8678 – Вытягивающий штифт Mazak, форма AeShopeShopeShop
⌀ D (мм)21.821.835.56
⌀ D1 (мм)18.7918.7928.95
L (мм)41.2541.2565.4
L1 (мм)16.2516.2525.4
MM16M16M24
Максимальный крутящий момент затяжки (Нм)5050150
Подходит для конических оправок с цветовым кодом
Отверстие ⌀ (мм)6710

Вытягивающие штифты (PS) для оправок инструмента – аксессуары

Примечание: При установке вытягивающего штифта проверьте правильный крутящий момент затяжки.

Вытягивающие штифты 45°, 60°, 90°

Применение: Для инструментов с коническими хвостовиками см. также JIS B 6339 (MAS-BT) / ISO 7388-2.

Подходит для крутых конусов

Описание304050
30 8764 – Вытягивающий штифт 45° герметичный без отверстияeShopeShopeShop
30 8768 – Вытягивающий штифт 60° герметичный с отверстиемeShopeShopeShop
30 8788 – Вытягивающий штифт 60° герметичный с отверстиемeShopeShopeShop
⌀ D (мм)16.52338
⌀ D1 (мм)111523
L (мм)436085
L1 (мм)233545
MM12M16M24
Максимальный крутящий момент затяжки (Нм)2050150
Подходит для конических оправок с цветовым кодом

Применение: Для инструментов с коническими хвостовиками см. также DIN 69871 / ISO 7388-1.

Подходит для крутых конусов

Описание40
30 8807 – Вытягивающий штифт Hurco 45° герметичный с отверстием 4 мм и посадкойeShop
30 8808 – Вытягивающий штифт Hurco 45° герметичный с посадкойeShop
30 8684 – Вытягивающий штифт Haas-Mikron R 3 / 45° герметичный с отверстием и посадкойeShop
30 8688 – Вытягивающий штифт Haas-Mikron R 3 / 45° герметичный без отверстияeShop
⌀ D (мм)23
⌀ D1 (мм)15
L (30 8807, 30 8808) (мм)57.15
L (30 8684, 30 8688) (мм)57
L1 (мм)32
MM16
Максимальный крутящий момент затяжки (Нм)50
Подходит для конических оправок с цветовым кодом
Цветовой код:SK 40SK 50SK 30
