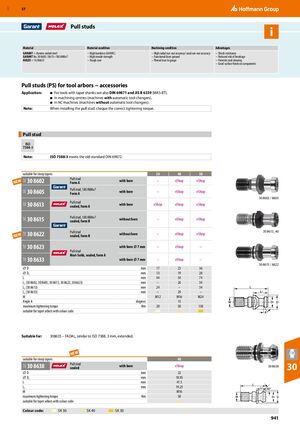

Вытягивающие штифты

МатериалСостояние материалаУсловия обработкиПреимущества
GARANT = хромникелевая сталь
GARANT № 30 8605 / 8615 = 18CrNiMo7
HOLEX = 16 MnCr5		Высокая твердость (60 HRC)
Высокая прочность на растяжение
Вязкое ядро		Высокая точность радиального/осевого биения
Функциональные поверхности шлифованы
Резьба соответствует шаблону		Ударопрочность
Снижение риска поломки
Предотвращает перекос инструмента
Хорошая чистота поверхности деталей

Вытягивающие штифты (PS) для оправок инструмента – аксессуары

Применение:

  • Для инструментов с коническими хвостовиками см. также DIN 69871 и JIS B 6339 (MAS-BT).
  • На обрабатывающих центрах (машины с автоматическими магазинами инструмента).
  • На станках ЧПУ (машины без автоматических магазинов инструмента).

Примечание: При установке вытягивающего штифта проверьте правильный крутящий момент затяжки.

Вытягивающий штифт

ISO 7388-3 соответствует старому стандарту DIN 69872.

Подходит для крутых конусов

Описание30 (мм)40 (мм)50 (мм)
30 8602 – Вытягивающий штифт с отверстием, форма A–eShopeShop
30 8605 – Вытягивающий штифт 18CrNiMo7 с отверстием, форма A–eShopeShop
30 8613 – Вытягивающий штифт герметичный, форма AeShopeShopeShop
30 8615 – Вытягивающий штифт 18CrNiMo7 герметичный, форма B–eShopeShop
30 8622 – Вытягивающий штифт герметичный, форма B–eShopeShop
30 8623 – Вытягивающий штифт герметичный с отверстием ⌀ 7 мм–eShop–
30 8633 – Вытягивающий штифт Mori-Seiki герметичный, форма A с отверстием ⌀ 7 мм–eShop–
ПараметрЗначение
⌀ D (мм)17 (30) / 23 (40) / 36 (50)
⌀ D1 (мм)13 (30) / 19 (40) / 28 (50)
L (мм)44 (30) / 54 (40) / 74 (50)
L1 (30 8602, 30 8605, 30 8615, 30 8622, 30 8623) (мм)– (30) / 26 (40) / 34 (50)
L1 (30 8613) (мм)24 (30) / – (40) / 34 (50)
L1 (30 8633) (мм)– (30) / 29 (40) / – (50)
MM12 (30) / M16 (40) / M24 (50)
Угол A (градусы)15
Максимальный крутящий момент затяжки (Нм)20 (30) / 50 (40) / 150 (50)
Подходит для конических оправок с цветовым кодом

Подходит для: 308635 – FADAL, аналогично ISO 7388, 3 мм, удлиненный.

Подходит для крутых конусов

Описание40 (мм)
30 8638 – Вытягивающий штифт герметичный с отверстиемeShop
⌀ D (мм)22
⌀ D1 (мм)18.95
L (мм)47.5
L1 (мм)19.25
MM16
Максимальный крутящий момент затяжки (Нм)50
Подходит для конических оправок с цветовым кодом
Цветовой код:SK 30SK 40SK 50
