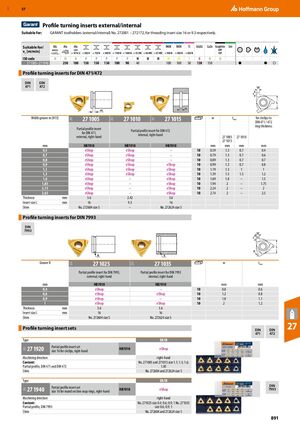

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 891

Предыдущая страница Следующая страница

Навигация

Резцовые пластины для точения профильных канавок внешние/внутренние

Подходят для: Державок GARANT (внешние/внутренние) №272001−272172, для размера пластины для нарезания резьбы 16 или 9,3 соответственно.

Резцовые пластины для обработки профильных канавок согласно DIN 471/472

Ширина канавки m (H13) (мм)27 1005 (частичная, DIN 471, внешняя, правая)27 1010 (частичная, DIN 472, внутренняя, правая)27 1015Ширина w (мм)tmax (мм)L1 (мм)Толщина кольца для стопорных колец согласно DIN 471/472 (мм)
0,5eShopeShop–100,591,30,70,4
0,7eShopeShop–100,791,30,70,6
0,8eShopeShop–100,891,30,70,7
0,9eShopeShopeShop100,991,30,70,8
1,1eShopeShopeShop101,191,311
1,3eShopeShopeShop101,391,51,51,2
1,6eShop–eShop101,691,8–1,5
1,85eShop–eShop101,942–1,75
2,15eShop–eShop102,242–2
2,65eShop–eShop102,742–2,5
Толщинамм3,62,423,6
Размер пластины Lмм169,316
Прокладка№272604 размер S–№272624 размер S

Резцовые пластины для обработки профильных канавок согласно DIN 7993

Радиус канавки R (мм)27 1025 (частичная, DIN 7993, внешняя, правая)27 1035 (частичная, DIN 7993, внутренняя, правая)Ширина w (мм)tmax (мм)
0,4eShop–100,80,6
0,6eShopeShop101,20,8
0,9eShop–101,81,1
1eShopeShop1021,2
Толщинамм3,63,6
Размер пластины Lмм1616
Прокладка№272604 размер S№272624 размер S

Наборы резцовых пластин для обработки профильных канавок

Тип 27 1920 — Набор частичных профильных пластин размер 16 для стопорных колец, правая.

  • Направление обработки: правое
  • Содержимое: №271005 и №271015 размер 1,1; 1,3; 1,6; 1,85
  • Частичный профиль, DIN 471 и DIN 472
  • Прокладка: №272604 и №272624 размер S

Тип 27 1940 — Набор частичных профильных пластин размер 16 для стопорных колец круглого сечения, правая.

  • Направление обработки: правое
  • Содержимое: №271025 размер 0,4; 0,6; 0,9; 1 и №271035 размер 0,6; 0,9; 1
  • Частичный профиль, DIN 7993
  • Прокладка: №272604 и №272624 размер S
