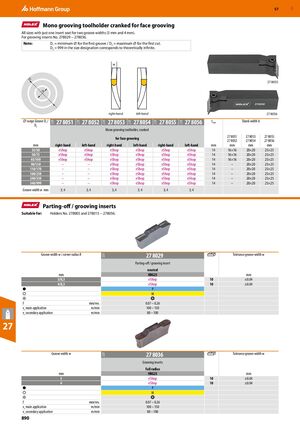

Монолитная угловая державка для обработки торцевых канавок

Все размеры с единственным посадочным местом пластины на две ширины канавок (3 мм и 4 мм). Для пластин обработки канавок №278029−278036.

Примечание: D1 = минимальный диаметр первой канавки / D2 = максимальный диаметр первого прохода. D2 = 999 в обозначении размера соответствует теоретически бесконечному значению.

Диапазон ⌀ / Канавка D1/D2 (мм)27 8051 (правая)27 8052 (левая)27 8053 (правая)27 8054 (левая)27 8055 (правая)27 8056 (левая)tmax (мм)Ширина хвостовика b (мм)
35/50eShopeShopeShopeShopeShopeShop1416×16 / 20×20 / 25×25
50/75eShopeShopeShopeShopeShopeShop1416×16 / 20×20 / 25×25
65/100eShopeShopeShopeShopeShopeShop1416×16 / 20×20 / 25×25
90/130––eShopeShopeShopeShop14– / 20×20 / 25×25
110/170––eShopeShopeShopeShop14– / 20×20 / 25×25
160/250––eShopeShopeShopeShop14– / 20×20 / 25×25
240/350––eShopeShopeShopeShop14– / 20×20 / 25×25
340/999––eShopeShopeShopeShop14– / 20×20 / 25×25
Ширина канавки w (мм)3; 4

Пластины отрезки / обработки канавок

Подходят для: Державок №278005 и 278015−278056.

Пластина отрезки / обработки канавок (ширина канавки w / радиус закругления R)

Ширина канавки / радиус R (мм)27 8029Марка пластиныДопуск ширины канавки w (мм)
3/0,3eShopHBG25±0,04
4/0,3eShopHBG25±0,04
Подача f (мм/об)0,07−0,26
Скорость резания главная (м/мин)100−150
Скорость резания вспомогательная (м/мин)80−100

Пластины обработки канавок (полный радиус)

Ширина канавки (мм)27 8036Марка пластиныДопуск ширины канавки w (мм)
3eShopHBG25±0,04
4eShopHBG25±0,04
Подача f (мм/об)0,07−0,26
Скорость резания главная (м/мин)100−150
Скорость резания вспомогательная (м/мин)80−100
