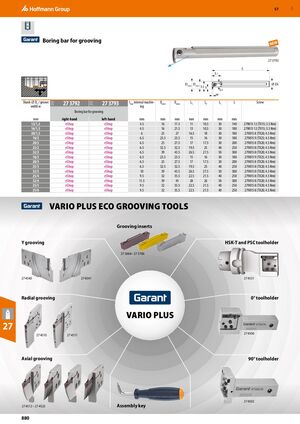

Расточная державка для обработки канавок

Диаметр державки ⌀ DS / ширина канавки w, мм 27 3792 (правая рука) 27 3793 (левая рука) tmax внутреннего резания, мм Dmin1, мм Dmin2, мм L3, мм L4, мм L1, мм L, мм Винт
12/1,5 eShop eShop 4,5 16 17,5 11 10,5 30 140 279815 12 (TX15; 3.5 Nm)
16/1,5 eShop eShop 4,5 16 21,5 13 10,5 30 180 279815 12 (TX15; 3.5 Nm)
20/1,5 eShop eShop 6 25 27 16,5 18 30 180 279815 8 (TX20; 4.5 Nm)
16/2 eShop eShop 6,5 23,5 23,5 15 16 30 180 279815 9 (TX25; 4.5 Nm)
20/2 eShop eShop 6,5 25 27,5 17 17,5 30 200 279815 8 (TX20; 4.5 Nm)
25/2 eShop eShop 6,5 32,5 32,5 19,5 25 40 250 279815 8 (TX20; 4.5 Nm)
32/2 eShop eShop 6,5 39 43,5 26,5 27,5 50 300 279815 8 (TX20; 4.5 Nm)
16/3 eShop eShop 6,5 23,5 23,5 15 16 30 180 279815 9 (TX25; 4.5 Nm)
20/3 eShop eShop 6,5 25 27,5 17 17,5 30 200 279815 8 (TX20; 4.5 Nm)
25/3 eShop eShop 6,5 32,5 32,5 19,5 25 40 250 279815 8 (TX20; 4.5 Nm)
32/3 eShop eShop 10 39 43,5 26,5 27,5 50 300 279815 8 (TX20; 4.5 Nm)
25/4 eShop eShop 9,5 32 35,5 22,5 21,5 40 250 279815 8 (TX20; 4.5 Nm)
32/4 eShop eShop 11,5 39 45 28 26 50 300 279815 8 (TX20; 4.5 Nm)
25/5 eShop eShop 9,5 32 35,5 22,5 21,5 40 250 279815 8 (TX20; 4.5 Nm)
25/6 eShop eShop 9,5 32 35,5 22,5 21,5 40 250 279815 8 (TX20; 4.5 Nm)

VARIO PLUS ECO — Инструменты для обработки канавок

Вставки для обработки канавок 27 3664 – 27 3786

  • Радиальная обработка канавок — 0° державка
  • Y-образная обработка канавок — державка HSK-T и PSC
  • Осевая обработка канавок — 90° державка

Ключ сборки
