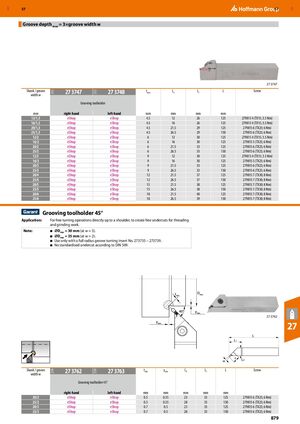

Глубина канавки max = 3×ширина канавки w

Ширина державки / ширина канавки w, мм 27 3747 (правая рука) 27 3748 (левая рука) tmax, мм L4, мм L1, мм L, мм Винт
12/1,5 eShop eShop 4,5 12 26 125 279815 4 (TX15; 3.5 Nm)
16/1,5 eShop eShop 4,5 16 26 125 279815 4 (TX15; 3.5 Nm)
20/1,5 eShop eShop 4,5 21,5 29 125 279815 6 (TX25; 6 Nm)
25/1,5 eShop eShop 4,5 26,5 29 150 279815 6 (TX25; 6 Nm)
12/2 eShop eShop 6 12 30 125 279815 4 (TX15; 3.5 Nm)
16/2 eShop eShop 6 16 30 125 279815 5 (TX25; 6 Nm)
20/2 eShop eShop 6 21,5 33 125 279815 6 (TX25; 6 Nm)
25/2 eShop eShop 6 26,5 33 150 279815 6 (TX25; 6 Nm)
12/3 eShop eShop 9 12 30 125 279815 4 (TX15; 3.5 Nm)
16/3 eShop eShop 9 16 30 125 279815 5 (TX25; 6 Nm)
20/3 eShop eShop 9 21,5 33 125 279815 6 (TX25; 6 Nm)
25/3 eShop eShop 9 26,5 33 150 279815 6 (TX25; 6 Nm)
20/4 eShop eShop 12 21,5 37 125 279815 7 (TX30; 8 Nm)
25/4 eShop eShop 12 26,5 37 150 279815 7 (TX30; 8 Nm)
20/5 eShop eShop 15 21,5 38 125 279815 7 (TX30; 8 Nm)
25/5 eShop eShop 15 26,5 38 150 279815 7 (TX30; 8 Nm)
20/6 eShop eShop 18 21,5 40 125 279815 7 (TX30; 8 Nm)
25/6 eShop eShop 18 26,5 39 150 279815 7 (TX30; 8 Nm)

Державка резца для обработки канавок 45°

Применение: Для свободного резания непосредственно вплоть до уступа, для создания свободных подрезов при резьбонарезании и шлифовальных работах.

Примечание:

  • ⌀Dmin = 30 мм (при w = 3)
  • ⌀Dmin = 35 мм (при w = 2)
  • Использовать только с полнорадиусной вставкой для обработки канавок № 273735 – 273739
  • Без стандартизированного подреза согласно DIN 509
Ширина державки / ширина канавки w, мм 27 3762 (правая рука) 27 3763 (левая рука) tmin, мм ymin, мм L4, мм L1, мм L, мм Винт
20/2 eShop eShop 0,5 0,35 23 33 125 279815 6 (TX25; 6 Nm)
25/2 eShop eShop 0,5 0,35 28 33 150 279815 6 (TX25; 6 Nm)
20/3 eShop eShop 0,7 0,5 23 33 125 279815 6 (TX25; 6 Nm)
25/3 eShop eShop 0,7 0,5 28 33 150 279815 6 (TX25; 6 Nm)
