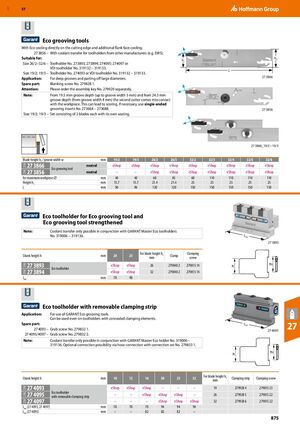

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 875

Предыдущая страница Следующая страница

Навигация

Инструменты нарезания канавок Eco

С охлаждением Eco непосредственно на режущей кромке и дополнительным охлаждением задней поверхности.

27 3856 – С передачей охлаждающей жидкости для державок других производителей (например, EWS).

Подходит для:

  • Размер 26/2–32/6 – Державка No. 273893; 273894; 274095; 274097 или державка VDI No. 319132 – 319133.
  • Размер 19/2; 19/3 – Державка No. 274093 или державка VDI No. 319132 – 319133.

Применение: Для глубоких канавок и отрезки больших диаметров.

Запасная часть: Стопорный винт No. 279828 1.

Внимание: Пожалуйста, закажите ключ сборки No. 279920 отдельно.

Примечание: От глубины канавки 19,5 мм (до ширины канавки 3 мм) и от глубины канавки 24,5 мм (от ширины канавки 4 мм) второй резец входит в контакт с заготовкой. Это может привести к царапинам. При необходимости используйте односторонние пластины нарезания канавок No. 273664 – 273688.

Размер 19/2; 19/3 – Комплект, состоящий из 2 пластин, каждая со своим гнездом.

Высота пластины h5 / ширина канавки w 19/2 19/3 26/2 26/3 32/2 32/3 32/4 32/5 32/6
27 3866 Инструмент нарезания канавок Eco нейтральный eShop eShop eShop eShop eShop eShop eShop eShop eShop
27 3856 Инструмент нарезания канавок Eco нейтральный – – eShop eShop eShop eShop eShop eShop eShop
Для максимального диаметра заготовки, мм 40 40 60 85 60 110 110 110 110
Высота h1, мм 15.7 15.7 21.4 21.4 25 25 25 25 25
L, мм 96 96 120 120 150 150 150 150 150

Державка Eco для инструмента нарезания канавок Eco и усиленного инструмента нарезания канавок Eco

Примечание: Передача охлаждающей жидкости возможна только в сочетании с главными державками Eco GARANT No. 319006 − 319136.

Высота хвостовика h, мм 20 25 Для высоты пластины h5, мм Зажим, No. Крепежный винт, No.
27 3893 Державка Eco eShop eShop 26 279840 2 279815 14
27 3894 eShop eShop 32 279840 2 279815 14
Ltot, мм 78 90

Державка Eco со съемной планкой зажима

Применение: Для использования инструментов нарезания канавок Eco GARANT. Может использоваться даже с державками со скрытыми элементами зажима.

Запасная часть:

  • 27 4093 – Установочный винт No. 279832 1.
  • 27 4095/4097 – Установочный винт No. 279832 2.

Примечание: Передача охлаждающей жидкости возможна только в сочетании с главной державкой Eco GARANT No. 319006 – 319136. Возможность дополнительного подключения через шланговое соединение с набором соединений No. 279833 1.

Высота хвостовика h, мм 10 12 16 20 25 32 Для высоты пластины h5, мм Планка зажима, No. Крепежный винт, No.
27 4093 Державка Eco со съемной планкой зажима eShop eShop eShop – – – 19 279928 4 279815 23
27 4095 – – eShop eShop eShop – 26 279928 5 279815 22
27 4097 – – – eShop eShop eShop 32 279928 6 279815 22
Ltot (27 4093, 27 4097), мм 70 70 70 94 94 94
Ltot (27 4095), мм – – 82 82 82 –
