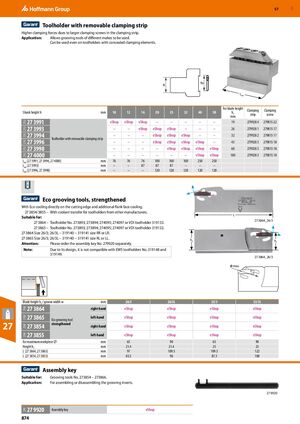

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 874

Предыдущая страница Следующая страница

Навигация

Державка со съемной планкой зажима

Более высокие силы зажима благодаря более крупным винтам зажима в планке зажима.

Применение: Позволяет использовать инструменты нарезания канавок различных производителей. Может использоваться даже с державками со скрытыми элементами зажима.

Высота хвостовика h, мм 10 12 16 20 25 32 40 50 Для высоты пластины h5, мм Планка зажима, No. Крепежный винт, No.
27 3991 eShop eShop eShop – – – – – 19 279928 4 279815 22
27 3993 – – eShop eShop eShop – – – 26 279928 1 279815 17
27 3994 Державка со съемной планкой зажима – – – eShop eShop eShop – – 32 279928 2 279815 17
27 3996 – – – eShop eShop eShop eShop – 45 279928 3 279815 18
27 3998 – – – – eShop eShop eShop eShop 60 279928 3 279815 18
27 4000 – – – – – – eShop eShop 100 279928 3 279815 18
Ltot (27 3991, 27 3994, 27 4000), мм 76 76 76 100 100 100 250 250
Ltot (27 3993), мм – – 87 87 87 – – –
Ltot (27 3996, 27 3998), мм – – – 120 120 120 120 120

Инструменты нарезания канавок Eco, усиленные

С охлаждением Eco непосредственно на режущей кромке и дополнительным охлаждением задней поверхности.

27 3854/3855 – С передачей охлаждающей жидкости для державок других производителей.

Подходит для:

  • 27 3864 – Державка No. 273893; 273894; 274095; 274097 или державка VDI 319133.
  • 27 3865 – Державка No. 273893; 273894; 274095; 274097 или державка VDI 319132.
  • 27 3864 Размер 26/3; 26/3L – 319140 − 319141 размер RR или LR.
  • 27 3865 Размер 26/3; 26/3L – 319140 − 319141 размер RL или LL.

Внимание: Пожалуйста, закажите ключ сборки No. 279920 отдельно.

Примечание: По конструкции несовместима с державками EWS No. 319148 и 319149.

Высота пластины h5 / ширина канавки w 27 3864, 27 3865 Инструмент нарезания канавок Eco усиленный 27 3854, 27 3855 Инструмент нарезания канавок Eco усиленный
26/3
правая рука		 26/3L
правая рука		 32/3
правая рука		 32/3L
правая рука		 26/3
правая рука		 26/3L
правая рука		 32/3
правая рука		 32/3L
правая рука
eShop eShop eShop eShop eShop eShop eShop eShop
eShop eShop eShop eShop eShop eShop eShop eShop
Для максимального диаметра заготовки, мм 65 90 65 90 65 90 65 90
Высота h1, мм 21.4 21.4 25 25 21.4 21.4 25 25
L (27 3864, 27 3865), мм 97 109.5 109.5 122
L (27 3854, 27 3855), мм 83.5 96 87.5 100

Ключ сборки

Подходит для: Инструменты нарезания канавок No. 273854 – 273866.

Применение: Для сборки или разборки пластин нарезания канавок.

27 9920 Ключ сборки eShop
