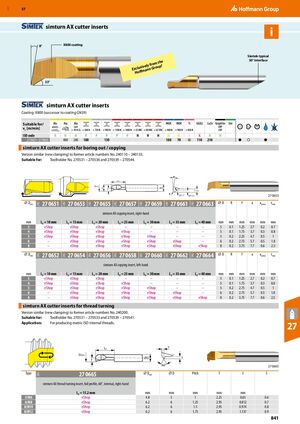

simturn AX пластины резца

Геометрия: 8° передний угол, 33° задний угол, 30° фасетка Simtek

Покрытие: X800 (наследник покрытия GN39)

Подходит для:

Код ISO N P H M S K N
27 0651 – 27 0665 400 240 180 130 – – – – – – 100 70 40 110 210 ● ○ ●
vc [м/мин]

simturn AX пластины резца для растачивания / копирования

Версия, аналогичная (новый зажим) предыдущим номерам изделий No. 240110 – 240135.

Подходит для: Державка No. 270531 – 270536 и 270539 – 270544.

⌀ Dmin (мм) 27 0651
L2 = 10 мм		 27 0653
L2 = 15 мм		 27 0655
L2 = 20 мм		 27 0657
L2 = 25 мм		 27 0659
L2 = 30 мм		 27 0661
L2 = 35 мм		 27 0663
L2 = 40 мм		 Пластина копирования, правая
⌀ D (мм) R (мм) f (мм) a (мм) ap max (мм) tmax (мм)
3 eShop eShop eShop – – – – 5 0,1 1,25 2,7 0,2 0,7
4 eShop eShop eShop eShop – – – 5 0,1 1,75 3,7 0,3 0,8
5 eShop eShop eShop eShop eShop – – 5 0,2 2,25 4,7 0,5 1
6 – eShop eShop eShop eShop eShop – 6 0,2 2,75 5,7 0,5 1,8
8 – eShop eShop eShop eShop eShop eShop 8 0,2 3,75 7,7 0,6 2,5
⌀ Dmin (мм) 27 0652
L2 = 10 мм		 27 0654
L2 = 15 мм		 27 0656
L2 = 20 мм		 27 0658
L2 = 25 мм		 27 0660
L2 = 30 мм		 27 0662
L2 = 35 мм		 27 0664
L2 = 40 мм		 Пластина копирования, левая
⌀ D (мм) R (мм) f (мм) a (мм) ap max (мм) tmax (мм)
3 eShop eShop eShop – – – – 5 0,1 1,25 2,7 0,2 0,7
4 eShop eShop eShop eShop – – – 5 0,1 1,75 3,7 0,3 0,8
5 eShop eShop eShop eShop eShop – – 5 0,2 2,75 4,7 0,5 1
6 – eShop eShop eShop eShop eShop – 6 0,2 2,75 5,7 0,5 1,8
8 – eShop eShop eShop eShop eShop eShop 8 0,2 3,75 7,7 0,6 2,5

simturn AX пластины резца для нарезания резьбы

Версия, аналогичная (новый зажим) предыдущим номерам изделий No. 240200.

Подходит для: Державка No. 270531 – 270533 и 270539 – 270541.

Применение: Для нарезания метрической резьбы ISO внутри.

Тип 27 0665
L2 = 15,2 мм
Пластина нарезания резьбы, полный профиль, 60°, внутренняя, правая		 ⌀ Dmin (мм) ⌀D (мм) Шаг (мм) f (мм) t (мм) S
5/M6 eShop 4,8 5 1 2,25 0,65 0,6
6/M8 eShop 6,2 6 1,25 2,95 0,812 0,7
8/M10 eShop 6,2 6 1,5 2,95 0,974 0,8
8/M12 eShop 6,2 6 1,75 2,95 1,137 0,9
