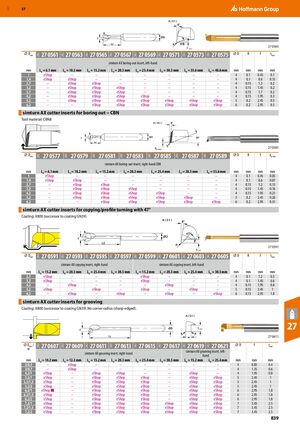

simturn AX пластины для растачивания, левая

Материал инструмента: стандартный

⌀ Dmin (мм) 27 0561
L2 = 6,1 мм		 27 0563
L2 = 10,2 мм		 27 0565
L2 = 15,2 мм		 27 0567
L2 = 20,3 мм		 27 0569
L2 = 25,4 мм		 27 0571
L2 = 30,5 мм		 27 0573
L2 = 35,6 мм		 27 0575
L2 = 40,6 мм		 ⌀D (мм) R (мм) f (мм) tmax (мм)
1 eShop – – – – – – – 4 0,1 0,45 0,1
1,4 eShop eShop – – – – – – 4 0,1 0,6 0,15
2,7 – eShop eShop – – – – – 4 0,15 1,2 0,2
3,2 – eShop eShop eShop – – – – 4 0,15 1,45 0,2
3,7 – eShop eShop eShop – – – – 4 0,15 1,7 0,2
4,2 – eShop eShop eShop eShop – – – 4 0,15 1,95 0,3
5,2 – eShop eShop eShop eShop eShop eShop eShop 5 0,2 2,45 0,5
6,2 – – eShop eShop eShop eShop eShop eShop 6 0,2 2,95 0,5

simturn AX пластины резца для растачивания – CBN

Материал инструмента: CBN8

⌀ Dmin (мм) 27 0577
L2 = 6,1 мм		 27 0579
L2 = 10,2 мм		 27 0581
L2 = 15,2 мм		 27 0583
L2 = 20,3 мм		 27 0585
L2 = 25,4 мм		 27 0587
L2 = 30,5 мм		 27 0589
L2 = 35,6 мм		 ⌀D (мм) R (мм) f (мм) ap max (мм)
1 eShop – – – – – – 4 0,1 0,45 0,05
1,4 eShop eShop – – – – – 4 0,1 0,6 0,07
2,7 – eShop eShop – – – – 4 0,15 1,2 0,13
3,2 – eShop eShop eShop – – – 4 0,15 1,45 0,16
4,2 – eShop eShop eShop eShop – – 4 0,15 1,95 0,21
5,2 – eShop eShop eShop eShop eShop – 5 0,2 2,45 0,26
6,2 – – eShop eShop eShop eShop eShop 6 0,2 2,95 0,31

simturn AX пластины резца для копирования/профильного точения с углом 47°

Покрытие: X800 (наследник покрытия GN39)

⌀ Dmin (мм) Пластина копирования, правая Пластина копирования, левая ⌀D (мм) R (мм) f (мм) tmax (мм)
27 0591
L2 = 15,2 мм		 27 0593
L2 = 20,3 мм		 27 0595
L2 = 25,4 мм		 27 0597
L2 = 30,5 мм		 27 0599
L2 = 15,2 мм		 27 0601
L2 = 20,3 мм		 27 0603
L2 = 25,4 мм		 27 0605
L2 = 30,5 мм
2,7 eShop – – – eShop – – – 4 0,1 1,2 0,5
3,2 eShop – – – eShop – – – 4 0,1 1,45 0,6
4,2 – eShop – – – eShop – – 4 0,15 1,95 0,8
5,2 eShop – eShop – eShop – eShop – 5 0,15 2,45 1
6,2 – eShop – eShop – eShop – eShop 6 0,15 2,95 1,8

simturn AX пластины резца для нарезания канавок

Покрытие: X800 (наследник покрытия GN39). Без радиуса при вершине (острая кромка).

Ширина w / ⌀ Dmin (мм) 27 0607
L2 = 10,2 мм		 27 0609
L2 = 12,2 мм		 27 0611
L2 = 15,2 мм		 27 0613
L2 = 20,3 мм		 27 0615
L2 = 25,4 мм		 27 0617
L2 = 30,5 мм		 Пластина для нарезания канавок, левая ⌀D (мм) f (мм) tmax (мм)
Пластина для нарезания канавок, правая 27 0619
L2 = 15,2 мм		 27 0621
L2 = 25,4 мм
2/0,5 – eShop – – – – – – 4 0,85 0,4
3/0,7 – eShop – – – – – – 4 1,35 0,6
4,2/1 eShop – eShop eShop – – eShop – 4 1,95 0,8
5,2/1 eShop – eShop eShop eShop – eShop eShop 5 2,45 1
5,2/1,5 eShop – eShop eShop eShop – eShop eShop 5 2,45 1
5,2/2 eShop – eShop eShop eShop – eShop eShop 5 2,45 1
6,2/1 eShop – eShop eShop eShop – eShop eShop 6 2,95 1,8
6,2/1,5 eShop – eShop eShop eShop – eShop eShop 6 2,95 1,8
6,2/2 eShop – eShop eShop eShop – eShop eShop 6 2,95 1,8
7,2/1 eShop – eShop eShop eShop eShop eShop eShop 7 3,45 2,5
7,2/1,5 eShop – eShop eShop eShop eShop eShop eShop 7 3,45 2,5
7,2/2 eShop – eShop eShop eShop eShop eShop eShop 7 3,45 2,5
