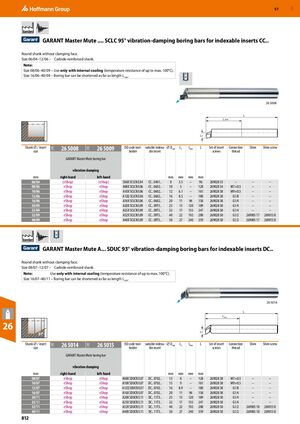

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 812
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Стандартные державки GARANT Master Mute SCLC 95° с демпфированием вибраций для сменных пластин CC..
Круглый хвостовик без зажимной грани. Размер 06/04–12/06 – хвостовик, армированный карбидом.
Примечание: Размер 08/06–40/09 – используется только с внутренним охлаждением (температурная стойкость до макс. 100°C). Размер 16/06–40/09 – державка может быть укорочена до минимальной длины Lmin.
| Диаметр хвостовика / размер пластины (мм) | Державка GARANT Master Mute с демпфированием вибраций (правая рука) | Державка GARANT Master Mute с демпфированием вибраций (левая рука) | Код по ISO державки инструмента | Совместимая сменная пластина | ⌀ Dmin (мм) | L3 (мм) | Lmin (мм) | L (мм) | Набор винтов пластин | Резьба подключения | Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06/04 | (eShop) | (eShop) | S06X SCLCR/L04 | CC.. 0401.. | 8 | 3.5 | – | 96 | 269028 53 | – | – | – |
| 08/06 | eShop | eShop | A08X SCLCR/L06 | CC.. 0602.. | 10 | 5 | – | 128 | 269028 54 | M7×0.5 | – | – |
| 10/06 | eShop | eShop | A10X SCLCR/L06 | CC.. 0602.. | 12 | 6.1 | – | 161 | 269028 38 | M9×0.5 | – | – |
| 12/06 | eShop | eShop | A12Q SCLCR/L06 | CC.. 0602.. | 16 | 8.5 | – | 180 | 269028 38 | G1/8 | – | – |
| 16/06 | eShop | eShop | A16X SCLCR/L06 | CC.. 0602.. | 20 | 11 | 96 | 158 | 269028 38 | G1/4 | – | – |
| 20/09 | eShop | eShop | A20X SCLCR/L09 | CC.. 09T3.. | 25 | 13 | 120 | 189 | 269028 50 | G1/4 | – | – |
| 25/09 | eShop | eShop | A25X SCLCR/L09 | CC.. 09T3.. | 32 | 17 | 155 | 247 | 269028 50 | G1/4 | – | – |
| 32/09 | eShop | eShop | A32X SCLCR/L09 | CC.. 09T3.. | 40 | 22 | 192 | 288 | 269028 50 | G1/2 | 269005 17 | 269013 8 |
| 40/09 | eShop | eShop | A40X SCLCR/L09 | CC.. 09T3.. | 50 | 27 | 240 | 359 | 269028 50 | G1/2 | 269005 17 | 269013 8 |
Стандартные державки GARANT Master Mute A... SDUC 93° с демпфированием вибраций для сменных пластин DC..
Круглый хвостовик без зажимной грани. Размер 08/07–12/07 – хвостовик, армированный карбидом.
Примечание: Размер 16/07–40/11 – используется только с внутренним охлаждением (температурная стойкость до макс. 100°C). Державка может быть укорочена до минимальной длины Lmin.
| Диаметр хвостовика / размер пластины (мм) | Державка GARANT Master Mute с демпфированием вибраций (правая рука) | Державка GARANT Master Mute с демпфированием вибраций (левая рука) | Код по ISO державки инструмента | Совместимая сменная пластина | ⌀ Dmin (мм) | L3 (мм) | Lmin (мм) | L (мм) | Набор винтов пластин | Резьба подключения | Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 08/07 | eShop | eShop | A08X SDUCR/L07 | DC.. 0702.. | 13 | 8 | – | 128 | 269028 38 | M7×0.5 | – | – |
| 10/07 | eShop | eShop | A10X SDUCR/L07 | DC.. 0702.. | 15 | 9 | – | 161 | 269028 38 | M9×0.5 | – | – |
| 12/07 | eShop | eShop | A12Q SDUCR/L07 | DC.. 0702.. | 16 | 8.9 | – | 180 | 269028 38 | G1/8 | – | – |
| 16/07 | eShop | eShop | A16X SDUCR/L07 | DC.. 0702.. | 20 | 11 | 96 | 158 | 269028 38 | G1/4 | – | – |
| 20/11 | eShop | eShop | A20X SDUCR/L11 | DC.. 11T3.. | 25 | 13 | 120 | 189 | 269028 50 | G1/4 | – | – |
| 25/11 | eShop | eShop | A25X SDUCR/L11 | DC.. 11T3.. | 32 | 17 | 155 | 247 | 269028 50 | G1/4 | – | – |
| 32/11 | eShop | eShop | A32X SDUCR/L11 | DC.. 11T3.. | 40 | 22 | 192 | 288 | 269028 50 | G1/2 | 269005 18 | 269013 8 |
| 40/11 | eShop | eShop | A40X SDUCR/L11 | DC.. 11T3.. | 50 | 27 | 240 | 359 | 269028 50 | G1/2 | 269005 18 | 269013 8 |
