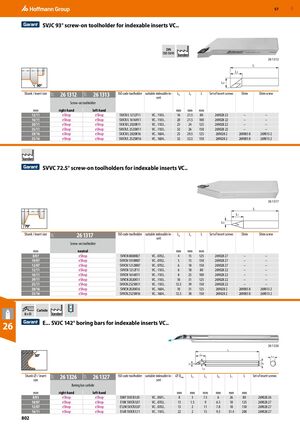

ДИН ISO 5610 Стандарт
| Размер хвостовика / пластины, мм | Правосторонняя | Левосторонняя | Код державки по ISO | Подходящая сменная пластина | L4, мм | L1, мм | L, мм | Набор крепежных винтов | Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|---|
| 12/11 | eShop | eShop | SVJCR/L 1212F11 | VC.. 1103.. | 16 | 21.5 | 80 | 269028 22 | – | – |
| 16/11 | eShop | eShop | SVJCR/L 1616H11 | VC.. 1103.. | 20 | 21.5 | 100 | 269028 22 | – | – |
| 20/11 | eShop | eShop | SVJCR/L 2020K11 | VC.. 1103.. | 25 | 24 | 125 | 269028 22 | – | – |
| 25/11 | eShop | eShop | SVJCR/L 2525M11 | VC.. 1103.. | 32 | 26 | 150 | 269028 22 | – | – |
| 20/16 | eShop | eShop | SVJCR/L 2020K16 | VC.. 1604.. | 25 | 29.5 | 125 | 269028 2 | 269005 8 | 269013 2 |
| 25/16 | eShop | eShop | SVJCR/L 2525M16 | VC.. 1604.. | 32 | 32.5 | 150 | 269028 2 | 269005 8 | 269013 2 |
| Размер хвостовика / пластины, мм | Нейтральная | Код державки по ISO | Подходящая сменная пластина | L4, мм | L1, мм | L, мм | Набор крепежных винтов | Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|
| 8/07 | eShop | SVVCN 0808K07 | VC.. 0702.. | 4 | 15 | 125 | 269028 27 | – | – |
| 10/07 | eShop | SVVCN 1010M07 | VC.. 0702.. | 5 | 15 | 150 | 269028 27 | – | – |
| 12/07 | eShop | SVVCN 1212M07 | VC.. 0702.. | 6 | 18 | 150 | 269028 27 | – | – |
| 12/11 | eShop | SVVCN 1212F11 | VC.. 1103.. | 6 | 18 | 80 | 269028 22 | – | – |
| 16/11 | eShop | SVVCN 1616H11 | VC.. 1103.. | 8 | 25 | 100 | 269028 22 | – | – |
| 20/11 | eShop | SVVCN 2020K11 | VC.. 1103.. | 10 | 31 | 125 | 269028 22 | – | – |
| 25/11 | eShop | SVVCN 2525M11 | VC.. 1103.. | 12.5 | 39 | 150 | 269028 22 | – | – |
| 20/16 | eShop | SVVCN 2020K16 | VC.. 1604.. | 10 | 31 | 125 | 269028 2 | 269005 8 | 269013 2 |
| 25/16 | eShop | SVVCN 2525M16 | VC.. 1604.. | 12.5 | 38 | 150 | 269028 2 | 269005 8 | 269013 2 |
| Диаметр хвостовика / размер пластины, мм | Правосторонняя | Левосторонняя | Код резца по ISO | Подходящая сменная пластина | ⌀ Dmin, мм | L3, мм | L2, мм | L4, мм | L1, мм | L, мм | Набор крепежных винтов |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8/05 | eShop | eShop | E08F SVJCR/L05 | VC.. 0501.. | 8 | 3 | 7.5 | 6 | 26 | 80 | 269028 26 |
| 10/07 | eShop | eShop | E10K SVJCR/L07 | VC.. 0702.. | 13 | 1.5 | 9 | 6.3 | 18 | 125 | 269028 27 |
| 12/07 | eShop | eShop | E12M SVJCR/L07 | VC.. 0702.. | 13 | 2 | 11 | 7.8 | 18 | 150 | 269028 27 |
| 16/11 | eShop | eShop | E16R SVJCR/L11 | VC.. 1103.. | 22 | 2 | 15 | 9.5 | 31.4 | 200 | 269028 27 |
