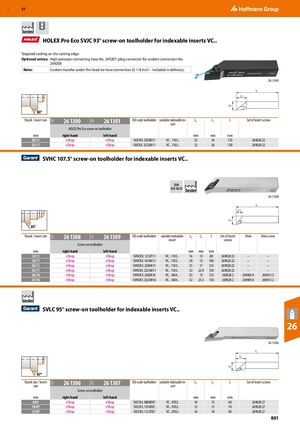

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 801

Предыдущая страница Следующая страница

Навигация

HOLEX Pro Eco SVJC 93° сборная державка для сменных пластин VC..

Целевое охлаждение на режущем лезвии. Дополнительные опции: шланг высокого давления № 269207; штекерный разъём для подключения охладителя № 269208.

Примечание: Подвод охладителя под головку через шланг (G 1/8 дюйма – входит в комплект поставки).

Размер хвостовика / пластины, мм Правосторонняя Левосторонняя Код державки по ISO Подходящая сменная пластина L4, мм L1, мм L, мм Набор крепежных винтов
20/11 eShop eShop SVJCR/L 2020K11 VC.. 1103.. 25 24 125 269028 22
25/11 eShop eShop SVJCR/L 2525M11 VC.. 1103.. 32 26 150 269028 22

SVHC 107.5° сборная державка для сменных пластин VC..

ДИН ISO 5610 Стандарт

Размер хвостовика / пластины, мм Правосторонняя Левосторонняя Код державки по ISO Подходящая сменная пластина L4, мм L1, мм L, мм Набор крепежных винтов Прокладка Винт прокладки
12/11 eShop eShop SVHCR/L 1212F11 VC.. 1103.. 16 13 80 269028 22 – –
16/11 eShop eShop SVHCR/L 1616H11 VC.. 1103.. 20 13 100 269028 22 – –
20/11 eShop eShop SVHCR/L 2020K11 VC.. 1103.. 25 17 125 269028 22 – –
25/11 eShop eShop SVHCR/L 2525M11 VC.. 1103.. 32 22.9 150 269028 22 – –
20/16 eShop eShop SVHCR/L 2020K16 VC.. 1604.. 25 15 125 269028 2 269005 8 269013 2
25/16 eShop eShop SVHCR/L 2525M16 VC.. 1604.. 32 23.5 150 269028 2 269005 8 269013 2

SVLC 95° сборная державка для сменных пластин VC..

Размер хвостовика / пластины, мм Правосторонняя Левосторонняя Код державки по ISO Подходящая сменная пластина L4, мм L1, мм L, мм Набор крепежных винтов
8/07 eShop eShop SVLCR/L 0808D07 VC.. 0702.. 10 15 60 269028 27
10/07 eShop eShop SVLCR/L 1010E07 VC.. 0702.. 12 15 70 269028 27
12/07 eShop eShop SVLCR/L 1212F07 VC.. 0702.. 16 18 80 269028 27
