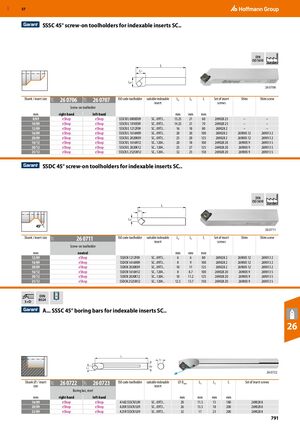

SSSC 45° державки резцов с креплением винтом для сменных пластин SC..
Стандарт DIN ISO 5610
| Хвостовик/ размер пластины (мм) |
26 0706 Правое |
26 0707 Левое |
Обозначение ISO державки |
Совместимые сменные пластины |
L4 (мм) |
L1 (мм) |
L (мм) |
Винты крепления пластин |
Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|---|
| 8/09 | eShop | eShop | SSSCR/L 0808D09 | SC.. 09T3.. | 13.25 | 21 | 60 | 269028 23 | – | – |
| 10/09 | eShop | eShop | SSSCR/L 1010E09 | SC.. 09T3.. | 14.25 | 21 | 70 | 269028 23 | – | – |
| 12/09 | eShop | eShop | SSSCR/L 1212F09 | SC.. 09T3.. | 16 | 18 | 80 | 269028 2 | – | – |
| 16/09 | eShop | eShop | SSSCR/L 1616H09 | SC.. 09T3.. | 20 | 20 | 100 | 269028 2 | 269005 12 | 269013 2 |
| 20/09 | eShop | eShop | SSSCR/L 2020K09 | SC.. 09T3.. | 25 | 20 | 125 | 269028 2 | 269005 12 | 269013 2 |
| 16/12 | eShop | eShop | SSSCR/L 1616H12 | SC.. 1204.. | 20 | 18 | 100 | 269028 20 | 269005 9 | 269013 5 |
| 20/12 | eShop | eShop | SSSCR/L 2020K12 | SC.. 1204.. | 25 | 27 | 125 | 269028 20 | 269005 9 | 269013 5 |
| 25/12 | eShop | eShop | SSSCR/L 2525M12 | SC.. 1204.. | 32 | 25 | 150 | 269028 20 | 269005 9 | 269013 5 |
SSDC 45° державки резцов с креплением винтом для сменных пластин SC..
Стандарт DIN ISO 5610
| Хвостовик/ размер пластины (мм) |
26 0711 Нейтральное |
Обозначение ISO державки |
Совместимые сменные пластины |
L4 (мм) |
L1 (мм) |
L (мм) |
Винты крепления пластин |
Прокладка | Винт прокладки |
|---|---|---|---|---|---|---|---|---|---|
| 12/09 | eShop | SSDCN 1212F09 | SC.. 09T3.. | 6 | 6 | 80 | 269028 2 | 269005 12 | 269013 2 |
| 16/09 | eShop | SSDCN 1616H09 | SC.. 09T3.. | 8 | 9 | 100 | 269028 2 | 269005 12 | 269013 2 |
| 20/09 | eShop | SSDCN 2020K09 | SC.. 09T3.. | 10 | 11 | 125 | 269028 2 | 269005 12 | 269013 2 |
| 16/12 | eShop | SSDCN 1616H12 | SC.. 1204.. | 8 | 8.7 | 100 | 269028 20 | 269005 9 | 269013 5 |
| 20/12 | eShop | SSDCN 2020K12 | SC.. 1204.. | 10 | 11.2 | 125 | 269028 20 | 269005 9 | 269013 5 |
| 25/12 | eShop | SSDCN 2525M12 | SC.. 1204.. | 12.5 | 13.7 | 150 | 269028 20 | 269005 9 | 269013 5 |
A... SSSC 45° расточные державки для сменных пластин SC..
Стандарт DIN 8024
| Хвостовик ⌀/ размер пластины (мм) |
26 0722 Правое |
26 0723 Левое |
Обозначение ISO державки |
Совместимые сменные пластины |
⌀ Dmin (мм) |
L3 (мм) |
L2 (мм) |
L (мм) |
Винты крепления пластин |
|---|---|---|---|---|---|---|---|---|---|
| 16/09 | eShop | eShop | A16Q SSSCR/L09 | SC.. 09T3.. | 20 | 11.5 | 15 | 180 | 269028 8 |
| 20/09 | eShop | eShop | A20R SSSCR/L09 | SC.. 09T3.. | 26 | 13.5 | 18 | 200 | 269028 8 |
| 25/09 | eShop | eShop | A25R SSSCR/L09 | SC.. 09T3.. | 32 | 17 | 23 | 200 | 269028 8 |
