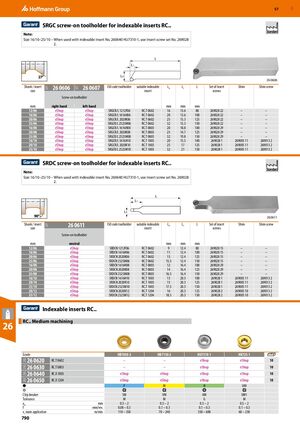

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 790
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Державка SRGC с креплением винтом для сменных пластин RC
Примечание: Размеры 16/10–25/10 – при использовании со сменной пластиной № 260640 HU7310-1 используйте набор винтов крепления пластин № 269028 2.
| Хвостовик/ размер пластины (мм) | 26 0606 (право) | 26 0607 (лево) | Обозначение по ISO державки | Подходящая сменная пластина | L4 (мм) | L1 (мм) | L (мм) | Набор винтов крепления пластин | Шайба | Винт шайбы |
|---|---|---|---|---|---|---|---|---|---|---|
| 12/06 | eShop | eShop | SRGCR/L 1212F06 | RC.T 0602 | 16 | 13.6 | 80 | 269028 22 | – | – |
| 16/06 | eShop | eShop | SRGCR/L 1616H06 | RC.T 0602 | 20 | 13.6 | 100 | 269028 22 | – | – |
| 20/06 | eShop | eShop | SRGCR/L 2020K06 | RC.T 0602 | 25 | 15.3 | 125 | 269028 22 | – | – |
| 25/06 | eShop | eShop | SRGCR/L 2525M06 | RC.T 0602 | 32 | 15.3 | 150 | 269028 22 | – | – |
| 16/08 | eShop | eShop | SRGCR/L 1616H08 | RC.T 0803 | 20 | 18.8 | 100 | 269028 29 | – | – |
| 20/08 | eShop | eShop | SRGCR/L 2020K08 | RC.T 0803 | 25 | 14.7 | 125 | 269028 29 | – | – |
| 25/08 | eShop | eShop | SRGCR/L 2525M08 | RC.T 0803 | 32 | 19.8 | 150 | 269028 29 | – | – |
| 16/10 | eShop | eShop | SRGCR/L 1616H10 | RC.T 1003 | 20 | 15.5 | 100 | 269028 1 | 269005 11 | 269013 2 |
| 20/10 | eShop | eShop | SRGCR/L 2020K10 | RC.T 1003 | 25 | 17 | 125 | 269028 1 | 269005 11 | 269013 2 |
| 25/10 | eShop | eShop | SRGCR/L 2525M10 | RC.T 1003 | 32 | 21 | 150 | 269028 1 | 269005 11 | 269013 2 |
Державка SRDC с креплением винтом для сменных пластин RC
Примечание: Размеры 16/10–25/10 – при использовании со сменной пластиной № 260640 HU7310-1 используйте набор винтов крепления пластин № 269028 2.
| Хвостовик/ размер пластины (мм) | 26 0611 (нейтраль) | Обозначение по ISO державки | Подходящая сменная пластина | L4 (мм) | L1 (мм) | L (мм) | Набор винтов крепления пластин | Шайба | Винт шайбы |
|---|---|---|---|---|---|---|---|---|---|
| 12/06 | eShop | SRDCN 1212F06 | RC.T 0602 | 9 | 12.4 | 80 | 269028 15 | – | – |
| 16/06 | eShop | SRDCN 1616H06 | RC.T 0602 | 11 | 12.4 | 100 | 269028 15 | – | – |
| 20/06 | eShop | SRDCN 2020K06 | RC.T 0602 | 13 | 12.4 | 125 | 269028 15 | – | – |
| 25/06 | eShop | SRDCN 2525M06 | RC.T 0602 | 15.5 | 12.4 | 150 | 269028 15 | – | – |
| 16/08 | eShop | SRDCN 1616H08 | RC.T 0803 | 12 | 16.4 | 100 | 269028 29 | – | – |
| 20/08 | eShop | SRDCN 2020K08 | RC.T 0803 | 14 | 16.4 | 125 | 269028 29 | – | – |
| 25/08 | eShop | SRDCN 2525M08 | RC.T 0803 | 16.5 | 16.4 | 150 | 269028 29 | – | – |
| 16/10 | eShop | SRDCN 1616H10 | RC.T 1003 | 13 | 20.3 | 100 | 269028 1 | 269005 11 | 269013 2 |
| 20/10 | eShop | SRDCN 2020K10 | RC.T 1003 | 15 | 20.3 | 125 | 269028 1 | 269005 11 | 269013 2 |
| 25/10 | eShop | SRDCN 2525M10 | RC.T 1003 | 17.5 | 20.3 | 150 | 269028 1 | 269005 11 | 269013 2 |
| 20/12 | eShop | SRDCN 2020K12 | RC.T 1204 | 16 | 20.3 | 125 | 269028 2 | 269005 10 | 269013 2 |
| 25/12 | eShop | SRDCN 2525M12 | RC.T 1204 | 18.5 | 20.3 | 150 | 269028 2 | 269005 10 | 269013 2 |
Сменные пластины RC для средней обработки
| Артикул | Обозначение | HB7020-2 | HB7130-2 | HU7310-1 | HB725-1 | Упак. |
|---|---|---|---|---|---|---|
| 26 0620 | RC.T 0602 | – | – | eShop | eShop | 10 |
| 26 0630 | RC.T 0803 | – | – | eShop | eShop | 10 |
| 26 0640 | RC.X 1003 | eShop | eShop | eShop | eShop | 10 |
| 26 0650 | RC.X 1204 | eShop | eShop | eShop | eShop | 10 |
| Параметр | HB7020-2 | HB7130-2 | HU7310-1 | HB725-1 |
|---|---|---|---|---|
| Тип отвода стружки | SM | VM | AM | UM1 |
| Допуск | M | M | G | M |
| Глубина резания (ap), мм | 0.3 – 2 | 0.5 – 2 | 0.5 – 2 | 0.5 – 2 |
| Подача (f), мм/об | 0.08 – 0.3 | 0.1 – 0.3 | 0.1 – 0.3 | 0.1 – 0.3 |
| Скорость резания (основное применение), м/мин | 110 – 350 | 70 – 240 | 350 – 600 | 60 – 230 |
