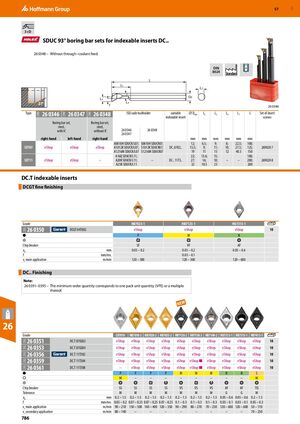

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 786

Предыдущая страница Следующая страница

Навигация

Комплект расточных державок

SDUC 93° комплект расточных державок для сменных пластин DC.. Примечание: 26 0348 – без подвода охлаждающей жидкости через центральный канал.

DIN 8024

Тип 26 0346
Правая		 26 0346
Левая		 26 0348
Правая		 ISO код державки Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L4 (мм) L1 (мм) L (мм) Набор крепежных винтов
SET07 eShop eShop eShop A0810H SDUCR/L07; A1012K SDUCR/L07; A1216M SDUCR/L07; S0810H SDUCR07; S1012K SDUCR07; S1216M SDUCR07 DC.. 0702.. 12; 15.5; 19 6.5; 9; 11 9; 11; 15 8; 10; 12 22.5; 27.5; 40.5 100; 125; 150 269028 7
SET11 eShop eShop – A16Q SDUCR/L11; A20R SDUCR/L11; A25R SDUCR/L11 DC.. 11T3.. 22; 27; 32 13.6; 16; 18.5 15; 18; 23 – 180; 200; 200 – 269028 8

Сменные пластины DC.T для чистовой обработки

DCGT

Марка 26 0350 DCGT 04T002 HB7025-1 HB7125-1 HU7315-1 Количество
eShop eShop eShop eShop 10
Тип стружколома SF VF AF
Глубина резания ap (мм) 0.05 – 0.2 0.05 – 0.2 0.05 – 0.6
Подача f (мм/об) – 0.03 – 0.1 –
Скорость резания vc основное применение (м/мин) 120 – 300 120 – 300 120 – 600

Примечание: 26 0391–0395 – минимальный объем заказа соответствует одной упаковке (VPE) или его кратному количеству.

Сменные пластины DC.T для основной обработки

Марка 26 0351
DC.T 070202		 CU7010 HB7010-2 HB7020-2 HB7035-2 HB7120-2 HB7130-2 HB7140-2 HU7315-1 HB7315-1 HB7415-1 Количество
eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop 10
26 0353 DC.T 070204 eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop 10
26 0356 DC.T 11T302 eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop 10
26 0359 DC.T 11T304 eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop 10
26 0361 DC.T 11T308 – eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop 10
Степень (Р/М/N/S) P/M P P P P M M M N N S
Для вторичного применения (Р/М) M – – – – – – – – – M
Тип стружколома SS SS SS SS VS VS VS AF AF TIS
Допуск M M M M M M M G G M
Глубина резания ap (мм) 0.2 – 1.5 0.2 – 1.5 0.2 – 1.5 0.2 – 1.5 0.2 – 1.5 0.2 – 1.5 0.2 – 1.5 0.05 – 0.6 0.05 – 0.6 0.2 – 1.5
Подача f (мм/об) 0.05 – 0.2 0.07 – 0.25 0.07 – 0.25 0.07 – 0.25 0.1 – 0.3 0.1 – 0.3 0.1 – 0.3 0.03 – 0.1 0.03 – 0.1 0.05 – 0.3
Скорость резания vc основное применение (м/мин) 90 – 210 150 – 500 140 – 400 120 – 350 90 – 290 80 – 270 70 – 230 120 – 600 120 – 600 50 – 110
Скорость резания vc вторичное применение (м/мин) 80 – 140 – – – – – – – – 70 – 250
