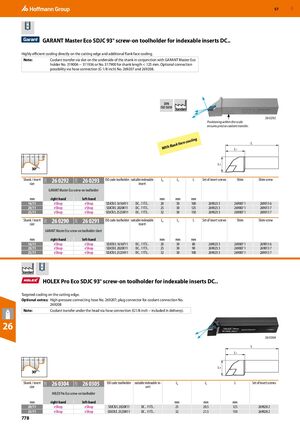

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 778

Предыдущая страница Следующая страница

Навигация

GARANT Master Eco SDJC 93° державка резца со сквозным винтом для сменных многогранных пластин DC..

Высокоэффективное охлаждение непосредственно на режущей кромке и дополнительное охлаждение задней поверхности резца.

Примечание: подвод охлаждающей жидкости через канал на нижней стороне державки в сочетании с державкой GARANT Master Eco No. 319006 − 311936 или No. 317900 для длины державки < 125 мм. Дополнительная возможность подключения через соединитель для шланга (G 1/8 дюйма) No. 269207 и 269208.

Позиционирование в пределах шкалы обеспечивает точную подачу охлаждающей жидкости.

Размер хвостовика / пластины GARANT Master Eco державка резца со сквозным винтом ISO код державки Совместимая сменная пластина L4 L1 L Комплект винтов для крепления пластины Регулировочная прокладка Винт крепления прокладки
мм правосторонняя левосторонняя мм мм мм
16/11 eShop eShop SDJCR/L 1616H11 DC.. 11T3.. 20 30 100 269023 3 269007 1 269013 6
20/11 eShop eShop SDJCR/L 2020K11 DC.. 11T3.. 25 30 125 269023 3 269007 1 269013 7
25/11 eShop eShop SDJCR/L 2525M11 DC.. 11T3.. 32 30 150 269023 3 269007 1 269013 7

GARANT Master Eco державка резца со сквозным винтом короткая

Размер хвостовика / пластины GARANT Master Eco державка резца со сквозным винтом короткая ISO код державки Совместимая сменная пластина L4 L1 L Комплект винтов для крепления пластины Регулировочная прокладка Винт крепления прокладки
мм правосторонняя левосторонняя мм мм мм
16/11 eShop eShop SDJCR/L 1616F11 DC.. 11T3.. 20 30 80 269023 3 269007 1 269013 6
20/11 eShop eShop SDJCR/L 2020X11 DC.. 11T3.. 25 30 90 269023 3 269007 1 269013 7
25/11 eShop eShop SDJCR/L 2525H11 DC.. 11T3.. 32 30 100 269023 3 269007 1 269013 7

HOLEX Pro Eco SDJC 93° державка резца со сквозным винтом для сменных многогранных пластин DC..

Целевое охлаждение на режущей кромке.

Дополнительные опции: трубка высокого давления No. 269207; штекерное соединение для подвода охлаждающей жидкости No. 269208

Примечание: подвод охлаждающей жидкости под головкой через соединение шланга (G1/8 дюйма – входит в комплект поставки).

Размер хвостовика / пластины HOLEX Pro Eco державка резца со сквозным винтом ISO код державки Совместимая сменная пластина L4 L1 L Комплект винтов для крепления пластины
мм правосторонняя левосторонняя мм мм мм
20/11 eShop eShop SDJCR/L 2020K11 DC.. 11T3.. 25 20,5 125 269028 2
25/11 eShop eShop SDJCR/L 2525M11 DC.. 11T3.. 32 21,5 150 269028 2
