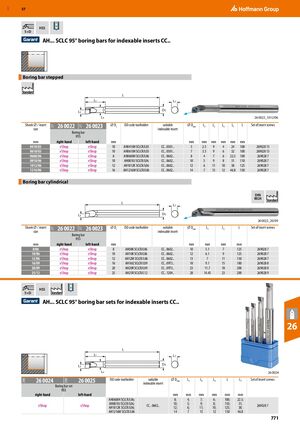

Растачивающие резцы AH... SCLC 95° для сменных пластин CC.. (быстрорежущая сталь)

Растачивающий резец ступенчатый

Хвостовик ⌀ / размер пластины (мм) Левосторонний (код 26 0022) Правосторонний (код 26 0022) ⌀ Ds (мм) Код по ISO державки Подходящие сменные пластины ⌀ Dmin (мм) L3 (мм) L2 (мм) L4 (мм) L1 (мм) L (мм) Комплект винтов крепления пластин
0410/03 eShop eShop 10 AH0410H SCLCR/L03 CC.. 0301.. 5 2,5 9 4 24 100 269028 13
0610/03 eShop eShop 10 AH0610H SCLCR/L03 CC.. 0301.. 7 3,5 9 6 32 100 269028 13
0608/06 eShop eShop 8 AH0608H SCLCR/L06 CC.. 0602.. 8 4 7 6 22,5 100 269028 7
0810/06 eShop eShop 10 AH0810J SCLCR/L06 CC.. 0602.. 10 5 9 8 31 110 269028 7
1012/06 eShop eShop 12 AH1012K SCLCR/L06 CC.. 0602.. 12 6 11 10 38 125 269028 7
1216/06 eShop eShop 16 AH1216M SCLCR/L06 CC.. 0602.. 14 7 15 12 46,8 150 269028 7

Растачивающий резец цилиндрический

Хвостовик ⌀ / размер пластины (мм) Левосторонний (код 26 0022) Правосторонний (код 26 0022) ⌀ Ds (мм) Код по ISO державки Подходящие сменные пластины ⌀ Dmin (мм) L3 (мм) L2 (мм) L (мм) Комплект винтов крепления пластин
8/06 eShop eShop 8 AH08K SCLCR/L06 CC.. 0602.. 10 5,1 7 125 269028 7
10/06 eShop eShop 10 AH10K SCLCR/L06 CC.. 0602.. 12 6,1 9 125 269028 7
12/06 eShop eShop 12 AH12M SCLCR/L06 CC.. 0602.. 13 7 11 150 269028 7
16/09 eShop eShop 16 AH16Q SCLCR/L09 CC.. 09T3.. 18 9,1 15 180 269028 8
20/09 eShop eShop 20 AH20R SCLCR/L09 CC.. 09T3.. 23 11,7 18 200 269028 8
25/12 eShop eShop 25 AH25R SCLCR/L12 CC.. 1204.. 28 14,45 23 200 269028 9

Комплекты растачивающих резцов AH... SCLC 95° для сменных пластин CC.. (быстрорежущая сталь)

Левосторонний (код 26 0024) Правосторонний (код 26 0024) Код по ISO державки Подходящие сменные пластины ⌀ Dmin (мм) L3 (мм) L2 (мм) L4 (мм) L (мм) L1 (мм) Комплект винтов крепления пластин
eShop eShop AH0608H SCLCR/L06
AH0810J SCLCR/L06
AH1012K SCLCR/L06
AH1216M SCLCR/L06		 CC.. 0602.. 8
10
12
14		 4
5
6
7		 7
9
11
15		 6
8
10
12		 100
110
125
150		 22,5
31
38
46,8		 269028 7
