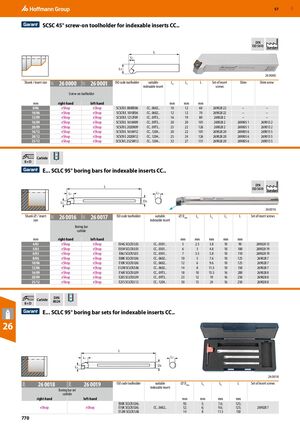

Державка SCSC 45° с винтовым креплением для сменных пластин CC..

Хвостовик / размер пластины (мм) Левосторонняя (код 26 0000) Правосторонняя (код 26 0000) Код по ISO державки Подходящие сменные пластины L4 (мм) L1 (мм) L (мм) Комплект винтов крепления пластин Прокладка Винт прокладки
8/06 eShop eShop SCSCR/L 0808D06 CC.. 0602.. 10 12 60 269028 22 – –
10/06 eShop eShop SCSCR/L 1010E06 CC.. 0602.. 12 12 70 269028 22 – –
12/09 eShop eShop SCSCR/L 1212F09 CC.. 09T3.. 16 19 80 269028 2 – –
16/09 eShop eShop SCSCR/L 1616H09 CC.. 09T3.. 20 20 101 269028 2 269005 1 269013 2
20/09 eShop eShop SCSCR/L 2020K09 CC.. 09T3.. 25 22 126 269028 2 269005 1 269013 2
16/12 eShop eShop SCSCR/L 1616H12 CC.. 1204.. 20 22 101 269028 20 269005 6 269013 5
20/12 eShop eShop SCSCR/L 2020K12 CC.. 1204.. 25 24 126 269028 20 269005 6 269013 5
25/12 eShop eShop SCSCR/L 2525M12 CC.. 1204.. 32 27 151 269028 20 269005 6 269013 5

Растачивающие резцы E... SCLC 95° для сменных пластин CC..

Хвостовик ⌀ / размер пластины (мм) Левосторонний (код 26 0016) Правосторонний (код 26 0016) Код по ISO державки Подходящие сменные пластины ⌀ Dmin (мм) L3 (мм) L2 (мм) L1 (мм) L (мм) Комплект винтов крепления пластин
4/03 eShop eShop E04G SCLCR/L03 CC.. 0301.. 5 2,5 3,8 10 90 269028 13
5/03 eShop eShop E05H SCLCR/L03 CC.. 0301.. 6 3 4,8 10 100 269028 19
6/03 eShop eShop E06J SCLCR/L03 CC.. 0301.. 7 3,5 5,8 10 110 269028 19
8/06 eShop eShop E08K SCLCR/L06 CC.. 0602.. 10 5 7,6 10 125 269028 7
10/06 eShop eShop E10K SCLCR/L06 CC.. 0602.. 12 6 9,6 10 125 269028 7
12/06 eShop eShop E12M SCLCR/L06 CC.. 0602.. 14 8 11,5 10 150 269028 7
16/09 eShop eShop E16R SCLCR/L09 CC.. 09T3.. 18 10 15,5 16 200 269028 8
20/09 eShop eShop E20S SCLCR/L09 CC.. 09T3.. 23 12 19 16 250 269028 8
25/12 eShop eShop E25S SCLCR/L12 CC.. 1204.. 30 15 24 16 250 269028 8

Комплекты растачивающих резцов E... SCLC 95° для сменных пластин CC..

Левосторонний (код 26 0018) Правосторонний (код 26 0018) Код по ISO державки Подходящие сменные пластины ⌀ Dmin (мм) L3 (мм) L2 (мм) L (мм) Комплект винтов крепления пластин
eShop eShop E08K SCLCR/L06
E10K SCLCR/L06
E12M SCLCR/L06		 CC.. 0602.. 10
12
14		 5
6
8		 7,6
9,6
11,5		 125
125
150		 269028 7
