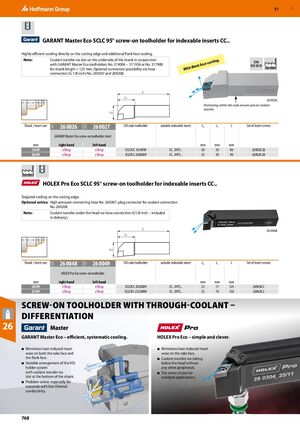

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 768
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
GARANT Master Eco SCLC 95° державка резца с зажимом для сменных пластин CC..
Высокопроизводительное охлаждение непосредственно на режущей кромке и дополнительное охлаждение задней поверхности.
Примечание: Подача охлаждающей жидкости через щель на нижней стороне хвостовика в сочетании с державками резцов GARANT Master Eco № 319006 − 311936 или № 317900 при длине хвостовика менее 125 мм. Опциональная возможность подключения через трубку (G 1/8 дюйма) № 269207 и 269208. Позиционирование в пределах масштаба обеспечивает точную подачу охлаждающей жидкости. Соответствует DIN ISO 5610 Standard.
| Артикул | Размер хвостовика/пластины (мм) | Направление | ISO код державки | ISO код пластины | L4 (мм) | L1 (мм) | L (мм) | Набор винтов пластины |
|---|---|---|---|---|---|---|---|---|
| 26 0026 | 16/09 | правая | SCLCR 1616F09 | CC.. 09T3.. | 20 | 30 | 80 | 269028 28 |
| 26 0026 | 16/09 | левая | SCLCL 1616F09 | CC.. 09T3.. | 20 | 30 | 80 | 269028 28 |
| 26 0026 | 20/09 | правая | SCLCR 2020X09 | CC.. 09T3.. | 25 | 30 | 90 | 269028 28 |
| 26 0027 | 20/09 | левая | SCLCL 2020X09 | CC.. 09T3.. | 25 | 30 | 90 | 269028 28 |
GARANT Master Eco — державка резца с зажимом короткая
HOLEX Pro Eco SCLC 95° державка резца с зажимом для сменных пластин CC..
Целевое охлаждение на режущей кромке. Дополнительные опции: трубка высокого давления № 269207; разъём для подключения охлаждающей жидкости № 269208.
Примечание: Подача охлаждающей жидкости под головку через трубку (G1/8 дюйма — входит в комплект поставки). Соответствует DIN ISO 5610 Standard.
| Артикул | Размер хвостовика/пластины (мм) | Направление | ISO код державки | ISO код пластины | L4 (мм) | L1 (мм) | L (мм) | Набор винтов пластины |
|---|---|---|---|---|---|---|---|---|
| 26 0048 | 20/09 | правая | SCLCR 2020K09 | CC.. 09T3.. | 25 | 17 | 125 | 269028 2 |
| 26 0048 | 20/09 | левая | SCLCL 2020K09 | CC.. 09T3.. | 25 | 17 | 125 | 269028 2 |
| 26 0048 | 25/09 | правая | SCLCR 2525M09 | CC.. 09T3.. | 32 | 19 | 150 | 269028 2 |
| 26 0049 | 25/09 | левая | SCLCL 2525M09 | CC.. 09T3.. | 32 | 19 | 150 | 269028 2 |
HOLEX Pro Eco — державка резца с зажимом
Державка резца с зажимом со встроенным охлаждением — сравнение
GARANT Master Eco — эффективное систематическое охлаждение
- Минимизирует износ пластины от тепла как на передней, так и на задней поверхности.
- Гибкое расположение в системе VDI с подачей охлаждающей жидкости через щель в нижней части хвостовика.
- Решение проблем, особенно для материалов с низкой теплопроводностью.
HOLEX Pro Eco — просто и эффективно
- Минимизирует износ пластины от тепла на передней поверхности.
- Подача охлаждающей жидкости по трубке под головкой без дополнительных периферийных устройств.
- Умный выбор для стандартных применений.
