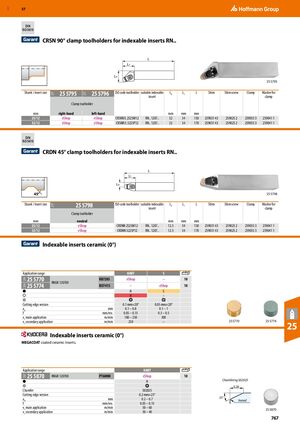

CRSN 90° державки резцов для сменных пластин RN..

Державка резца с зажимом. Соответствует DIN ISO 5610.

АртикулРазмер державки/пластины (мм)НаправлениеISO код державкиISO код пластиныL4 (мм)L1 (мм)L (мм)ПрокладкаВинт прокладкиЗажимШайба
25 579525/12праваяCRSNR 2525M12RN.. 1207..3234150259031 43259025 2259035 3259041 1
25 579525/12леваяCRSNL 2525M12RN.. 1207..3234150259031 43259025 2259035 3259041 1
25 579632/12праваяCRSNR 3225P12RN.. 1207..3234170259031 43259025 2259035 3259041 1
25 579632/12леваяCRSNL 3225P12RN.. 1207..3234170259031 43259025 2259035 3259041 1

CRDN 45° державки резцов для сменных пластин RN..

Державка резца с зажимом. Соответствует DIN ISO 5610.

АртикулРазмер державки/пластины (мм)ТипISO код державкиISO код пластиныL4 (мм)L1 (мм)L (мм)ПрокладкаВинт прокладкиЗажимШайба
25 579825/12нейтральнаяCRDNN 2525M12RN.. 1207..12.534150259031 43259025 2259035 3259041 1
25 579832/12нейтральнаяCRDNN 3225P12RN.. 1207..12.534170259031 43259025 2259035 3259041 1

Сменные пластины керамические (0°)

АртикулISO кодМатериалHARTSм/мин
25 5770RNGN 120700KB7205eShop–10
25 5774RNGN 120700KU7415–eShop10
ПараметрЕдиницаHARTS
Версия режущей кромки0.1 мм×20°0.05 мм×20°
apмм0.1 – 0.80.1 – 1
fмм/об0.05 – 0.150.3 – 0.5
vc основное применением/мин180 – 250300
vc вторичное применением/мин250–

Сменные пластины керамические (0°)

Сменные пластины керамические с покрытием MEGACOAT.

АртикулISO кодМатериалHARTм/мин
25 5870RNGN 120700PT600MeShop10
ПараметрЕдиницаЗначение
СкосS02025
Версия режущей кромки0.2 мм×25°
apмм0.2 – 0.7
fмм/об0.05 – 0.15
vc основное применением/мин50 – 60
vc вторичное применением/мин30 – 40
