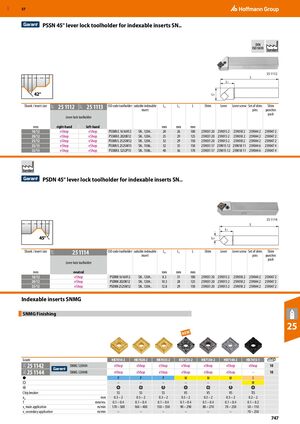

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 747

Предыдущая страница Следующая страница

Навигация

PSSN державка резца с рычажным зажимом 45° для сменных пластин SN..

Стандарт DIN ISO 5610

Размер державки/пластины, мм Державка резца с рычажным зажимом
правая		 левая Код ISO державки Подходящая сменная пластина L4, мм L1, мм L, мм Прокладка Штифты рычага Выталкиватель рычага Комплект прокладок Выталкиватель прокладок
16/12 eShop eShop PSSNR/L 1616H12 SN.. 1204.. 20 26 100 259031 20 259015 2 259018 2 259044 2 259047 2
20/12 eShop eShop PSSNR/L 2020K12 SN.. 1204.. 25 29 125 259031 20 259015 2 259018 2 259044 2 259047 2
25/12 eShop eShop PSSNR/L 2525M12 SN.. 1204.. 32 29 150 259031 20 259015 2 259018 2 259044 2 259047 2
25/15 eShop eShop PSSNR/L 2525M15 SN.. 1506.. 32 35 150 259031 37 259015 12 259018 11 259044 6 259047 4
32/15 eShop eShop PSSNR/L 3232P15 SN.. 1506.. 40 36 170 259031 37 259015 12 259018 11 259044 6 259047 4

PSDN державка резца с рычажным зажимом 45° для сменных пластин SN..

Размер державки/пластины, мм Державка резца с рычажным зажимом
нейтральная		 Код ISO державки Подходящая сменная пластина L4, мм L1, мм L, мм Прокладка Штифты рычага Выталкиватель рычага Комплект прокладок Выталкиватель прокладок
16/12 eShop PSDNN 1616H12 SN.. 1204.. 8,3 31 100 259031 20 259015 2 259018 2 259044 2 259047 2
20/12 eShop PSDNN 2020K12 SN.. 1204.. 10,3 28 125 259031 20 259015 2 259018 2 259044 2 259047 2
25/12 eShop PSDNN 2525M12 SN.. 1204.. 12,8 29 150 259031 20 259015 2 259018 2 259044 2 259047 2

Сменные пластины SNMG

SNMG Черновая обработка

Марка Артикул HB7010-2 HB7020-2 HB7035-2 HB7120-2 HB7130-2 HB7140-2 HB7415-1
SNMG 120404 25 1142 eShop eShop eShop eShop eShop eShop eShop
P/M; Разрушитель стружки: SS/VS/TIS
Глубина резания ap: 0,3–2 мм
Подача f: 0,1–0,4 мм/об; Скорость резания: 170–500 м/мин
SNMG 120408 25 1144 eShop eShop eShop eShop eShop eShop –
P/M/S; Разрушитель стружки: SS/VS/TIS
Глубина резания ap: 0,3–2 мм
Подача f: 0,1–0,4 мм/об; Основное применение: 160–400 м/мин; Вспомогательное применение: 70–250 м/мин
