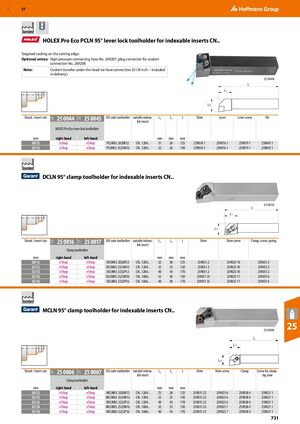

HOLEX Pro Eco PCLN 95° державка с рычажной фиксацией для пластин CN..

Направленное охлаждение непосредственно на режущей кромке.

Дополнительно: Высокопрессионный соединительный шланг № 269207; разъём для подвода охлаждающей жидкости № 269208.

Примечание: Подвод охлаждающей жидкости под головкой через шланг (G1/8 дюйма – входит в комплект поставки).

Размер хвостовика/пластины (мм) Правый Левый ISO-код державки Подходящая пластина L4 (мм) L1 (мм) L (мм) Прокладка Рычаг Винт рычага Штифт
20/12 eShop eShop PCLNR/L 2020K12 CN.. 1204.. 31 26 125 259034 1 259016 1 259019 1 259045 1
25/12 eShop eShop PCLNR/L 2525M12 CN.. 1204.. 32 26 150 259034 1 259016 1 259019 1 259045 1

DCLN 95° державка с механической фиксацией для пластин CN..

Размер хвостовика/пластины (мм) Правый Левый ISO-код державки Подходящая пластина L4 (мм) L1 (мм) L (мм) Прокладка Винт прокладки Зажим, винт, пружина
20/12 eShop eShop DCLNR/L 2020K12 CN.. 1204.. 25 30 125 259031 2 259025 10 259035 2
25/12 eShop eShop DCLNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259025 10 259035 2
32/12 eShop eShop DCLNR/L 3232P12 CN.. 1204.. 40 34 170 259031 2 259025 10 259035 2
25/16 eShop eShop DCLNR/L 2525M16 CN.. 1606.. 32 36 150 259031 35 259025 11 259035 6
32/16 eShop eShop DCLNR/L 3232P16 CN.. 1606.. 40 40 170 259031 35 259025 11 259035 6

MCLN 95° державка с механической фиксацией для пластин CN..

Размер хвостовика/пластины (мм) Правый Левый ISO-код державки Подходящая пластина L4 (мм) L1 (мм) L (мм) Прокладка Винт прокладки Зажим Винт для зажима
20/12 eShop eShop MCLNR/L 2020K12 CN.. 1204.. 25 28 125 259031 22 259025 6 259038 4 259021 1
25/12 eShop eShop MCLNR/L 2525M12 CN.. 1204.. 32 33 150 259031 22 259025 6 259038 4 259021 1
32/12 eShop eShop MCLNR/L 3232P12 CN.. 1204.. 40 34 170 259031 22 259025 6 259038 4 259021 1
25/16 eShop eShop MCLNR/L 2525M16 CN.. 1606.. 32 33 150 259031 23 259025 7 259038 4 259021 1
32/16 eShop eShop MCLNR/L 3232P16 CN.. 1606.. 40 34 170 259031 23 259025 7 259038 4 259021 1
