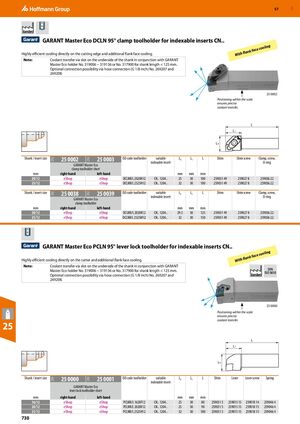

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 730
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
GARANT Master Eco DCLN 95° державка с механической фиксацией для пластин CN..
Высокоэффективное охлаждение непосредственно на режущей кромке и дополнительное охлаждение на задней поверхности с охлаждением боковой грани.
Примечание: Подвод охлаждающей жидкости через паз на нижней стороне хвостовика в сочетании с державкой GARANT Master Eco № 319006–319136 или № 317900 для длины хвостовика менее 125 мм. Дополнительно возможна подводка через шланг (G 1/8 дюйма) № 269207 и 269208.
| Размер хвостовика/пластины (мм) | Правый | Левый | ISO-код державки | Подходящая пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим, винт, кольцо |
|---|---|---|---|---|---|---|---|---|---|---|
| 20/12 | eShop | eShop | DCLNR/L 2020H12 | CN.. 1204.. | 25 | 30 | 100 | 259031 49 | 259027 8 | 259036 22 |
| 25/12 | eShop | eShop | DCLNR/L 2525H12 | CN.. 1204.. | 32 | 30 | 100 | 259031 49 | 259027 8 | 259036 22 |
| Размер хвостовика/пластины (мм) | Правый | Левый | ISO-код державки | Подходящая пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим, винт, кольцо |
|---|---|---|---|---|---|---|---|---|---|---|
| 20/12 | eShop | eShop | DCLNR/L 2020K12 | CN.. 1204.. | 29,5 | 30 | 125 | 259031 49 | 259027 8 | 259036 22 |
| 25/12 | eShop | eShop | DCLNR/L 2525M12 | CN.. 1204.. | 32 | 30 | 150 | 259031 49 | 259027 8 | 259036 22 |
GARANT Master Eco PCLN 95° державка с рычажной фиксацией для пластин CN..
Высокоэффективное охлаждение непосредственно на режущей кромке и дополнительное охлаждение на задней поверхности с охлаждением боковой грани.
Примечание: Подвод охлаждающей жидкости через паз на нижней стороне хвостовика в сочетании с державкой GARANT Master Eco № 319006–319136 или № 317900 для длины хвостовика менее 125 мм. Дополнительно возможна подводка через шланг (G 1/8 дюйма) № 269207 и 269208. Стандарт DIN ISO 5610.
| Размер хвостовика/пластины (мм) | Правый | Левый | ISO-код державки | Подходящая пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Рычаг | Винт рычага | Пружина |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/12 | eShop | eShop | PCLNR/L 1620F12 | CN.. 1204.. | 25 | 30 | 80 | 259031 5 | 259015 15 | 259018 14 | 259046 4 |
| 20/12 | eShop | eShop | PCLNR/L 2020X12 | CN.. 1204.. | 25 | 30 | 90 | 259031 5 | 259015 15 | 259018 15 | 259046 4 |
| 25/12 | eShop | eShop | PCLNR/L 2525H12 | CN.. 1204.. | 32 | 30 | 100 | 259031 5 | 259015 15 | 259018 15 | 259046 4 |
