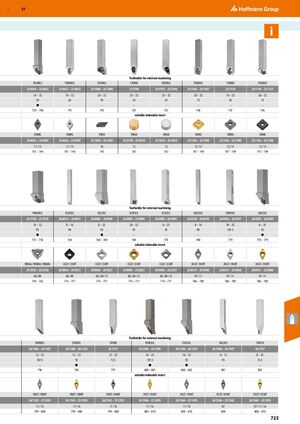

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 723

Предыдущая страница Следующая страница

Навигация

Держ авка для наружной обработ ки

Код ISO держ авки PDJNR/L PDNNR/L CKJNR/L CRDNN CRSNR/L PSBNR/L PSDNN PSKNR/L
Номер изделия 25 0610 – 25 0633 25 0612 – 25 0613 25 1008 – 25 1009 25 5798 25 5795 – 25 5796 25 1106 – 25 1107 25 1114 25 1110 – 25 1111
Размер квадратной держ авки (мм) 16 – 32 16 – 32 20 – 32 25 – 32 25 – 32 20 – 32 16 – 25 20 – 32
Угол подхода (градусы) 93 63 93 45 45 75 45 75
Вариант с внутренним охлаждением ● – – – – – – –
Страница держ авки 739 – 740 741 745 767 767 746 747 746

Подходящая сменная пластина

Код ISO DNMG DNMG KNUX RNGN RNGN SNMG SNMG SNMG
Номер изделия 25 0652 – 25 0787 25 0652 – 25 0787 25 1030 – 25 1038 25 5770 – 25 5870 25 1030 – 25 1038 25 1142 – 25 1390 25 1142 – 25 1390 25 1142 – 25 1390
Размер пластины 11 / 15 11 / 15 16 12 12 12 / 15 12 / 15 12 / 15
Страница сменной пластины 741 – 744 741 – 744 745 767 767 747 – 749 747 – 749 747 – 749

Держ авка для наружной обработ ки

Код ISO держ авки PWLNR/L SCACR/L SCLCR/L SCRCR/L SCSCR/L SDACR/L SDHCR/L SDJCR/L
Номер изделия 25 1910 – 25 1925 26 0014 – 26 0015 26 0006 – 26 0049 26 0004 – 26 0005 26 0000 – 26 0001 26 0298 – 26 0299 26 0306 – 26 0307 26 0290 – 26 0309
Размер квадратной держ авки (мм) 16 – 32 8 – 16 8 – 25 20 – 32 8 – 25 8 – 16 10 – 25 8 – 25
Угол подхода (градусы) 95 90 95 93 45 90 107,5 93
Вариант с внутренним охлаждением ● – ● – – – – ●
Страница держ авки 757 – 758 769 768 – 769 769 770 780 779 778 – 779

Подходящая сменная пластина

Код ISO WNGG / WNMA / WNMG CCGT / CCMT CCGT / CCMT CCGT / CCMT CCGT / CCMT DCGT / DCMT DCGT / DCMT DCGT / DCMT
Номер изделия 25 1952 – 25 2226 26 0050 – 25 0213 26 0050 – 25 0221 26 0050 – 25 0221 26 0050 – 25 0221 26 0351 – 25 0508 26 0351 – 25 0508 26 0351 – 25 0508
Размер пластины 06 / 08 06 / 09 06 / 09 / 12 06 / 09 / 12 06 / 09 / 12 07 / 11 07 / 11 07 / 11
Страница сменной пластины 759 – 762 774 – 777 774 – 777 774 – 777 774 – 777 786 – 789 786 – 789 786 – 789

Держ авка для наружной обработ ки

Код ISO держ авки SVHBR/L SVJBR/L SVVBN SVHCR/L SVJCR/L SVLCR/L SVVCN
Номер изделия 26 1106 – 26 1107 26 1108 – 26 1123 26 1111 26 1298 – 26 1309 26 1136 – 26 1313 26 1306 – 26 1307 26 1317
Размер квадратной держ авки (мм) 12 – 25 12 – 25 12 – 25 16 – 25 16 – 25 8 – 12 8 – 25
Угол подхода (градусы) 107,5 93 72,5 107,5 93 95 72,5
Вариант с внутренним охлаждением – ● – ● ● – –
Страница держ авки 796 796 797 800 – 801 800 – 802 801 802

Подходящая сменная пластина

Код ISO VBGT / VBMT VBGT / VBMT VBGT / VBMT VCGT / VCMT VCGT / VCMT VCGT / VCMT VCGT / VCMT
Номер изделия 26 1142 – 25 1259 26 1142 – 25 1259 26 1142 – 25 1259 26 1364 – 25 1476 26 1364 – 25 1476 26 1360 – 25 1362 26 1360 – 25 1476
Размер пластины 11 / 16 11 / 16 11 / 16 11 / 16 11 / 16 07 07 / 11 / 16
Страница сменной пластины 799 – 800 799 – 800 799 – 800 809 – 810 809 – 810 808 808 – 810
