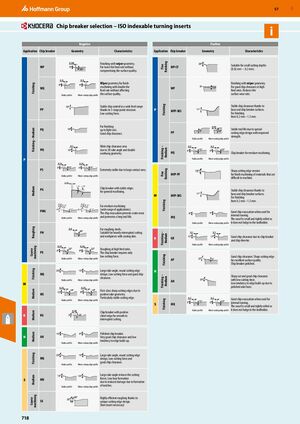

Выбор делителей стружки – сменные резцы ISO с индексируемыми пластинами

Геометрия с отрицательным углом

ПрименениеДелитель стружкиХарактеристики
Чистовая обработкаWPГеометрия с протиркой. Возможность удвоения подачи без снижения качества поверхности.
Чистовая обработкаWQГеометрия с протиркой для чистовой обработки с удвоенной подачей без влияния на качество поверхности.
Чистовая обработкаPPУстойчивое управление стружкой в широком диапазоне подач благодаря трёхступенчатой структуре вершины. Низкая сила резания. Для чистовой обработки и лёгких проходов. Хороший отвод стружки.
Средняя обработкаPQШирокая область отвода стружки благодаря трёхмерному переднему углу и двойной геометрии выступа.
Средняя обработкаHQШирокая область отвода стружки благодаря трёхмерному переднему углу и двойной геометрии выступа.
Чистовая обработкаPSЧрезвычайно устойчив благодаря большой площади контакта.
Средняя обработкаPGДелитель стружки с устойчивыми кромками для универсальной обработки.
Средняя обработкаPMGДля средней обработки (широкий спектр применений). Удаление стружки предотвращает износ лунки и обеспечивает длительный срок службы инструмента.
Черновая обработкаPHДля чернового фрезерования сталей. Пригоден для тяжёлой прерывистой обработки и заготовок с литейной коркой.
Грубая обработкаPXЧерновая обработка на высоких подачах. Делитель стружки требует только низкую силу резания.
Средняя обработкаMQБольшой передний угол, конструкция с закруглённой режущей кромкой. Низкая сила резания и хороший отвод стружки.
Средняя обработкаMSОстро заточенные режущие кромки благодаря геометрии с положительным углом. Особо устойчивая режущая кромка.
Средняя обработкаKGДелитель стружки с положительной острой кромкой для гладкой и прерывистой обработки. Полированный делитель стружки.
Чистовая обработкаAHОчень хороший отвод стружки и низкая склонность к нарастанию на кромке.
Чистовая обработкаMQБольшой передний угол, конструкция с закруглённой режущей кромкой. Низкая сила резания и хороший отвод стружки.
Средняя обработкаMUБольшой передний угол снижает силы резания. Низкое образование заусенцев благодаря уменьшенному повреждению из-за образования зазубрин.
Грубая обработкаSXВысокоэффективная черновая обработка благодаря уникальной конструкции режущей кромки. Требуется пластина-прокладка.

Геометрия с положительным углом

ПрименениеДелитель стружкиХарактеристики
Чистовая обработкаMP-CFПодходит для малых глубин резания (0,02 мм – 0,2 мм).
Чистовая обработкаWPЧистовая обработка с геометрией протиркой. Хороший отвод стружки при высоких подачах. Снижает износ поверхности.
Чистовая обработкаMFP-SKSУстойчивый отвод стружки благодаря поверхностям основания и делителя. Для чистовой обработки от 0,2 мм до 1,5 мм.
Средняя обработкаPPУстойчивый срок службы благодаря специальной конструкции режущей кромки с повышенной прочностью.
Средняя обработкаHQДелитель стружки для средней обработки.
Чистовая обработкаMFP-PFОстро заточенная версия режущей кромки для чистовой обработки материалов, которые трудно обрабатывать.
Чистовая обработкаMFP-SKSУстойчивый отвод стружки благодаря поверхностям основания и делителя. Для чистовой обработки от 0,2 мм до 1,5 мм.
Средняя обработкаMQХорошее удаление стружки при использовании для внутреннего точения. Стружка мелкая и плотно свёрнута, поэтому не застревает в державке.
Средняя обработкаGKХороший отвод стружки благодаря делителю стружки и отклонителю.
Чистовая обработкаAPХороший отвод стружки. Острая режущая кромка для отличного качества поверхности. Полированный делитель стружки.
Средняя обработкаAHОстрая режущая кромка и хороший отвод стружки с низкой силой резания. Низкая склонность к нарастанию на кромке благодаря полированным передним граням.
Средняя обработкаMQХорошее удаление стружки при использовании для внутреннего точения. Стружка мелкая и плотно свёрнута, поэтому не застревает в державке.
