HPC

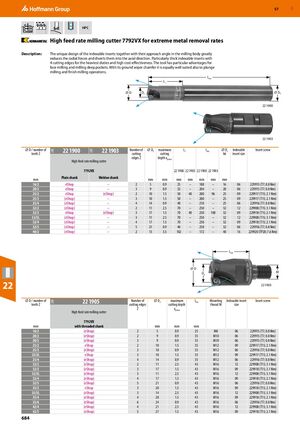

Фреза высокой производительности 7792VX для экстремальных скоростей удаления металла

Описание: Оригинальная конструкция сменных пластин в сочетании с углом подхода в корпусе фрезы значительно снижает радиальные силы и отводит их в аксиальном направлении. Особо толстые сменные пластины с 4 режущими краями для выполнения наиболее тяжелых работ с высокой экономичностью. Инструмент имеет особые преимущества при торцовом фрезеровании и фрезеровании глубоких карманов. Благодаря шлифованной полировочной фаске одинаково хорошо подходит для погружного фрезерования и чистовых операций.

22 1900 – Хвостовик без лыски

⌀ D / количество зубьев Z Модель Количество режущих краев Z ⌀ D3, мм Максимальная глубина резания ap max, мм L1, мм Ltot, мм ⌀ Ds h6, мм Размер сменной пластины Винт крепления пластины
16/2 eShop 2 5 0,9 25 – 188 – 16 06 229915 (T7; 0,8 Нм)
20/3 eShop 3 9 0,9 32 – 204 – 20 06 229915 (T7; 0,8 Нм)
25/2 eShop 2 10 1,5 50 40 200 96 25 09 229917 (T15; 2,1 Нм)
25/3 (eShop) 3 10 1,5 50 – 200 – 25 09 229917 (T15; 2,1 Нм)
25/4 (eShop) 4 14 0,9 40 – 210 – 25 06 229916 (T7; 0,8 Нм)
32/2 (eShop) 2 11 2,5 70 – 250 – 32 12 229908 (T15; 3,1 Нм)
32/3 eShop 3 17 1,5 70 40 250 100 32 09 229918 (T15; 2,1 Нм)
32/3L (eShop) 3 11 2,5 70 – 250 – 32 12 229908 (T15; 3,1 Нм)
32/4 (eShop) 4 17 1,5 70 – 250 – 32 09 229918 (T15; 2,1 Нм)
32/5 (eShop) 5 21 0,9 40 – 250 – 32 06 229916 (T7; 0,8 Нм)
40/2 (eShop) 2 13 3,5 102 – 172 – 40 16 229920 (TP20; 7,6 Нм)

22 1903 – Хвостовик с лыской

Технические характеристики аналогичны 22 1900 с указанными для данного типа хвостовика параметрами L1 и Ltot.

22 1905 – Хвостовик с резьбой

⌀ D / количество зубьев Z Модель Количество режущих краев Z ⌀ D3, мм Максимальная глубина резания ap max, мм Ltot, мм Резьба крепления M Размер сменной пластины Винт крепления пластины
16/2 (eShop) 2 5 0,9 25 M8 06 229915 (T7; 0,8 Нм)
20/2 (eShop) 2 9 0,9 35 M10 06 229915 (T7; 0,8 Нм)
20/3 (eShop) 3 9 0,9 35 M10 06 229915 (T7; 0,8 Нм)
25/2 eShop 2 10 1,5 35 M12 09 229917 (T15; 2,1 Нм)
25/3 (eShop) 3 10 0,9 35 M12 06 229916 (T7; 0,8 Нм)
25/3L eShop 3 10 1,5 35 M12 09 229917 (T15; 2,1 Нм)
25/4 (eShop) 4 14 0,9 35 M12 06 229916 (T7; 0,8 Нм)
32/2 (eShop) 2 11 2,5 43 M16 12 229908 (T15; 3,1 Нм)
32/3 (eShop) 3 17 1,5 43 M16 09 229918 (T15; 2,1 Нм)
32/3L (eShop) 3 11 2,5 43 M16 12 229908 (T15; 3,1 Нм)
32/4 (eShop) 4 17 1,5 43 M16 09 229918 (T15; 2,1 Нм)
32/5 (eShop) 5 21 0,9 43 M16 06 229916 (T7; 0,8 Нм)
35/3 eShop 3 20 1,5 43 M16 09 229918 (T15; 2,1 Нм)
35/3L (eShop) 3 14 2,5 43 M16 12 229908 (T15; 3,1 Нм)
35/4 (eShop) 4 20 1,5 43 M16 09 229918 (T15; 2,1 Нм)
35/6 (eShop) 6 24 0,9 43 M16 06 229916 (T7; 0,8 Нм)
42/4 (eShop) 4 21 2,5 43 M16 12 229908 (T15; 3,1 Нм)
42/5 (eShop) 5 27 1,5 43 M16 09 229918 (T15; 2,1 Нм)
