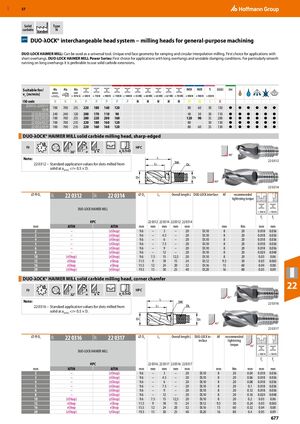

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 677
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Система сменных головок DUO-λOCK® — фрезерные головки для универсальной обработки
DUO-λOCK HAIMER MILL: может использоваться как универсальный инструмент. Уникальная геометрия торцевой части позволяет выполнять наклонное фрезерование и фрезерование с круговой интерполяцией. Оптимальный выбор для приложений с короткими вылетами.
DUO-LOCK HAIMER MILL Power Series: оптимальный выбор для приложений с длинными вылетами и нестабильными условиями закрепления. Для особенно плавной работы на длинных вылетах рекомендуется использовать удлинители из твёрдого сплава.
Фрезерная головка DUO-λOCK® HAIMER MILL из твёрдого сплава с острой кромкой
| ⌀ f9, мм | 22 0312 / 22 0314, покрытие AlTiN | ⌀ D2, мм | L1 22 0312, мм | D2 22 0312, мм | L1 22 0314, мм | D2 22 0314, мм | Интерфейс DUO-LOCK | AF, мм | Момент затяжки, Нм | Подача fz < 900 N 22 0312, мм | Подача fz < 900 N 22 0314, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | – | (eShop) | 9,6 | – | 3 | – | 20 | DL10 | 8 | 20 | 0,018 | 0,036 |
| 3 | – | (eShop) | 9,6 | – | 4,5 | – | 20 | DL10 | 8 | 20 | 0,018 | 0,036 |
| 4 | – | (eShop) | 9,6 | – | 6 | – | 20 | DL10 | 8 | 20 | 0,018 | 0,036 |
| 5 | – | (eShop) | 9,6 | – | 7,5 | – | 20 | DL10 | 8 | 20 | 0,018 | 0,036 |
| 6 | – | (eShop) | 9,6 | – | 9 | – | 20 | DL10 | 8 | 20 | 0,018 | 0,036 |
| 8 | – | (eShop) | 9,6 | – | 12 | – | 20 | DL10 | 8 | 20 | 0,024 | 0,048 |
| 10 | (eShop) | (eShop) | 9,6 | 7,5 | 15 | 12,5 | 20 | DL10 | 8 | 20 | 0,03 | 0,06 |
| 12 | eShop | eShop | 11,5 | 9 | 18 | 15 | 24 | DL12 | 9,5 | 30 | 0,03 | 0,065 |
| 16 | eShop | eShop | 15,5 | 12 | 24 | 20 | 32 | DL16 | 13 | 60 | 0,04 | 0,08 |
| 20 | (eShop) | (eShop) | 19,3 | 15 | 30 | 25 | 40 | DL20 | 16 | 80 | 0,05 | 0,09 |
Примечание: 22 0312 — стандартные значения для пазов, фрезеруемых сплошным материалом при aemax ≤ 0,5 × D.
Фрезерная головка DUO-λOCK® HAIMER MILL из твёрдого сплава с угловой фаской
| ⌀ f9, мм | 22 0316 / 22 0317, покрытие AlTiN | ⌀ D2, мм | L1 22 0316, мм | D2 22 0316, мм | L1 22 0317, мм | D2 22 0317, мм | Интерфейс DUO-LOCK | AF, мм | Момент затяжки, Нм | Подача fz < 900 N 22 0316, мм | Подача fz < 900 N 22 0317, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | – | (eShop) | 9,6 | – | 3 | – | 20 | DL10 | 8 | 20 | 0,04 | 0,018 |
| 3 | – | (eShop) | 9,6 | – | 4,5 | – | 20 | DL10 | 8 | 20 | 0,06 | 0,018 |
| 4 | – | (eShop) | 9,6 | – | 6 | – | 20 | DL10 | 8 | 20 | 0,08 | 0,018 |
| 5 | – | (eShop) | 9,6 | – | 7,5 | – | 20 | DL10 | 8 | 20 | 0,1 | 0,018 |
| 6 | – | (eShop) | 9,6 | – | 9 | – | 20 | DL10 | 8 | 20 | 0,12 | 0,018 |
| 8 | – | (eShop) | 9,6 | – | 12 | – | 20 | DL10 | 8 | 20 | 0,16 | 0,024 |
| 10 | (eShop) | (eShop) | 9,6 | 7,5 | 15 | 12,5 | 20 | DL10 | 8 | 20 | 0,2 | 0,03 |
| 12 | eShop | eShop | 11,5 | 9 | 18 | 15 | 24 | DL12 | 9,5 | 30 | 0,24 | 0,03 |
| 16 | eShop | eShop | 15,5 | 12 | 24 | 20 | 32 | DL16 | 13 | 60 | 0,32 | 0,04 |
| 20 | (eShop) | (eShop) | 19,3 | 15 | 30 | 25 | 40 | DL20 | 16 | 80 | 0,4 | 0,05 |
Примечание: 22 0316 — стандартные значения для пазов, фрезеруемых сплошным материалом при aemax ≤ 0,5 × D.
